Клапаны регулирующие DN 10 – 65
Рабочая среда - вода, пар
Условное давление - PN 63 100

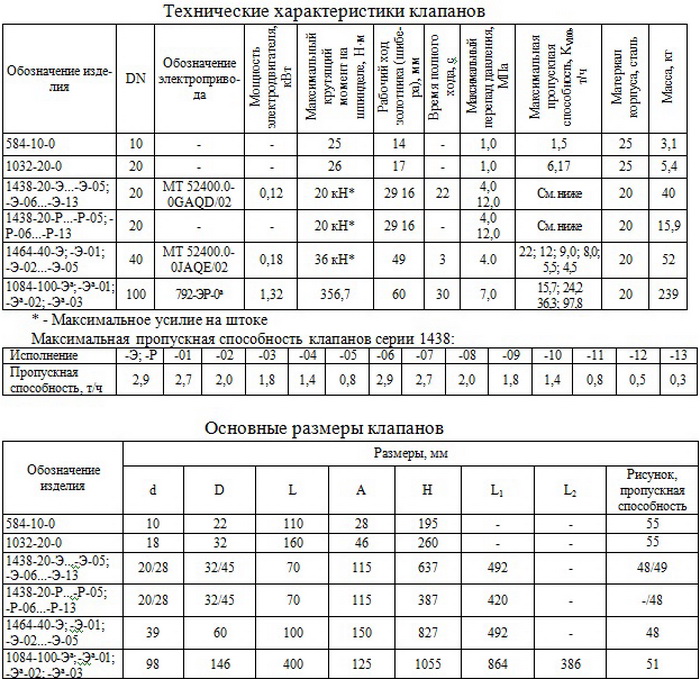

Технические характеристики клапанов
| Обозначение изделия | DN | Аналог | Условное давление, PN | Класс | Максимальный перепад давления, МПа | Максимальная пропускная способность, Ку100 ,т/ч | Материал корпуса, сталь | Масса, кг |
| 1033-20-Р | 20 | - | 100 | 600 | 1,0 | 5,3 | 25 | 5,7 |
| 1522-10-М | 10 | 10с-1 | 100 | 600 | 1,0 | 0,6 | 25 | 1,5 |
| 1523-10-Р | 10 | 9с-1-2 | 100 | 600 | 1,0 | 0,6 | 25 | 4,0 |
| 1523-20-Р | 20 | 9с-4-1-1 | 63 | 400 | 1,0 | 1,3 | 25 | 10,3 |
| 1521-32-Р | 32 | 9с-4-2 | 63 | 400 | 1,0 | 3,2 | 25 | 11,0 |
| 1522-32-М | 32 | 10с-4-2 | 100 | 600 | 1,0 | 2,7 | 25 | 5,92 |
| 1521-50-Р | 50 | 9с-3-3-2 | 63 | 400 | 1,0 | 5,75 | 09Г2С | 15,9 |
| 1521-50-Р-01 | 50 | 9с-3-34 | 63 | 400 | 1,0 | 10,25 | 09Г2С | 15,8 |
| 1522-50-М | 50 | l0c-3-3 | 63 | 400 | 1,0 | 4,75 | 09Г2С | 9,0 |
| Вентиль регулирующий 976-65-М-01 | 65 | - | Рр 5,9МПа Тр 275 °С | 400 | 1,0 | 23,28 | 20 | 44,0 |
Основные размеры клапанов

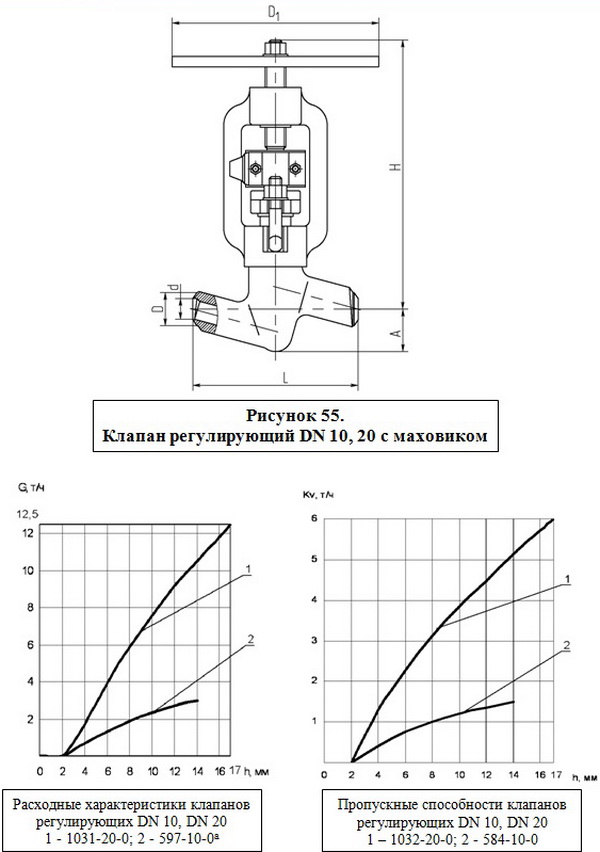

| Обозначение изделия | Размеры, мм | ||||||||
| d | D | L | А | Н | L1 | L2 | d1 | Рисунок, пропускная способность | |
| 751-10-Р | 10 | 22 | 110 | 28 | 195 | 236 | 36 | 10 | 39 |

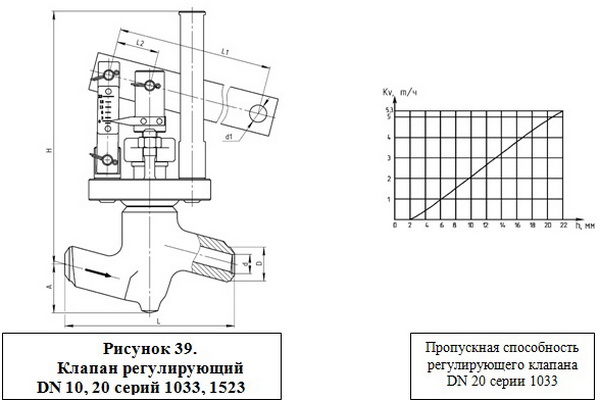

| 1033-20-Р | 18 | 32 | 160 | 46 | 240 | 320 | 40 | 15 | 39
|
| Вентиль регулирующий 976-65-М-01 | 69 | 78 | 250 | 95 | 510 | - | - | - | 46 |

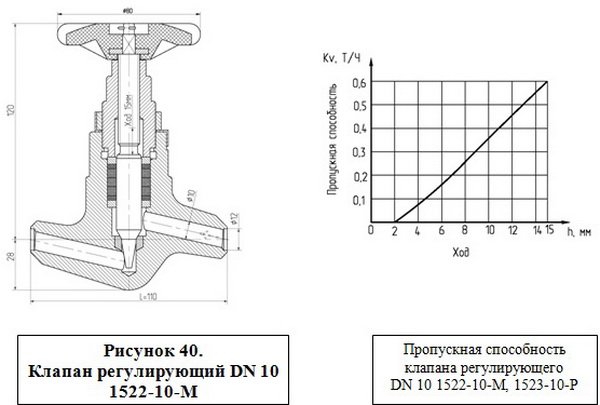

| 1522-10-М | См. рисунок | 40 | |||||||
| 1522-10-Р | См. рисунок | 40 | |||||||

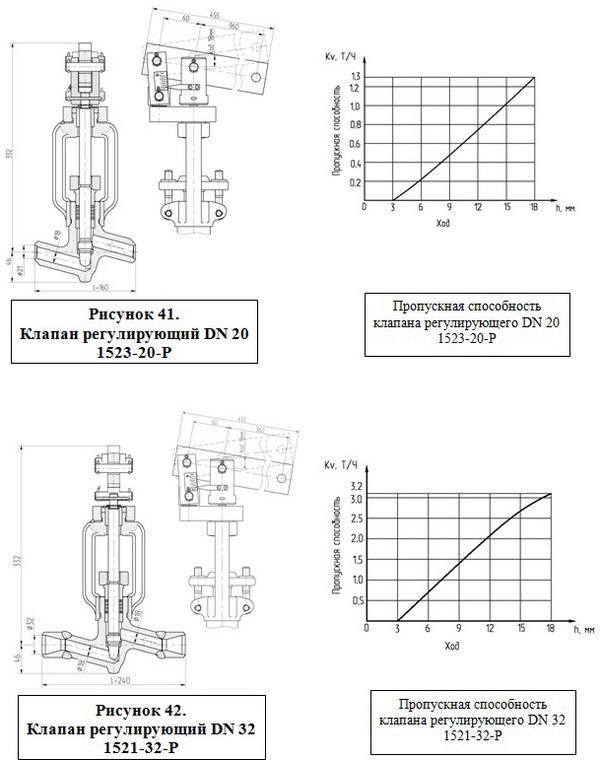

| 1523-20-Р | См. рисунок | 41 | |||||||
| 1521-32-Р | См. рисунок | 42 | |||||||

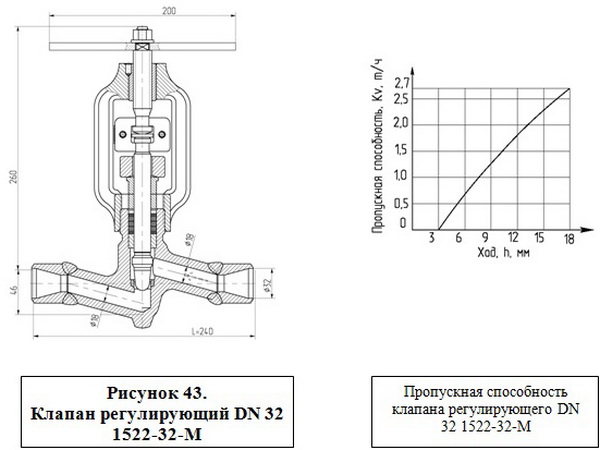

| 1522-32-М | См. рисунок | 43 | |||||||

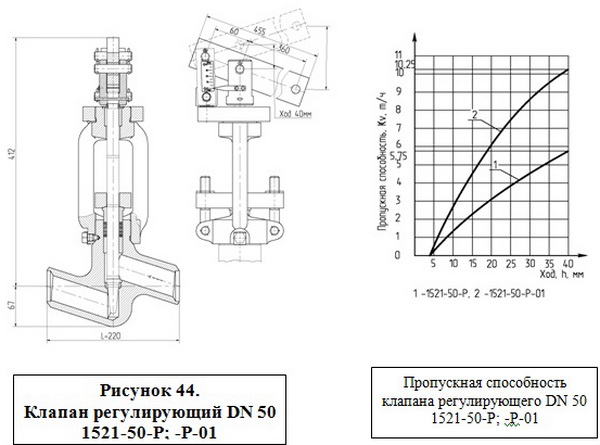

| 1521-50-Р | См. рисунок | 44 | |||||||
| 1521-50-Р-01 | См. рисунок | 44
| |||||||

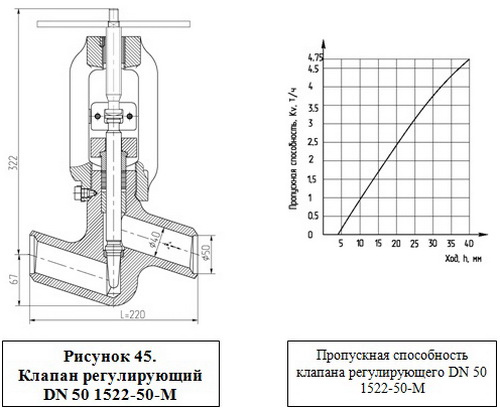

| 1522-50-М | См. рисунок | 45 | |||||||
Рабочее давление - 23,5 МПа,
Рабочая температура - 250 оС
Основные размеры клапанов
| Обозначение изделия | Размеры, мм | |||||||
| d | D | L | А | Н | L1 | L2 | Рисунок, пропускная способность | |

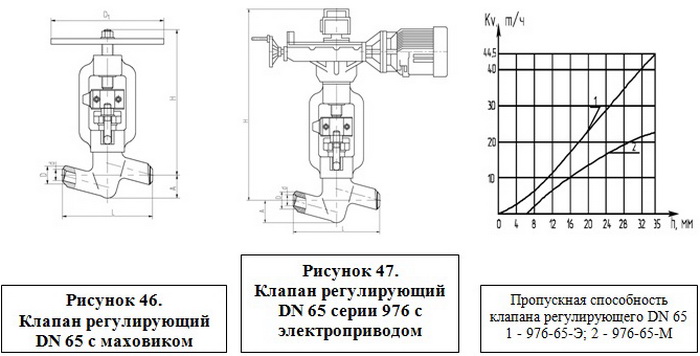

| 976-65-М | 58 | 78 | 250 | 95 | 510 | - | - | 46 |
| 976-65-Э | 58 | 78 | 250 | 95 | 755 | 884 | 386 | 47 |

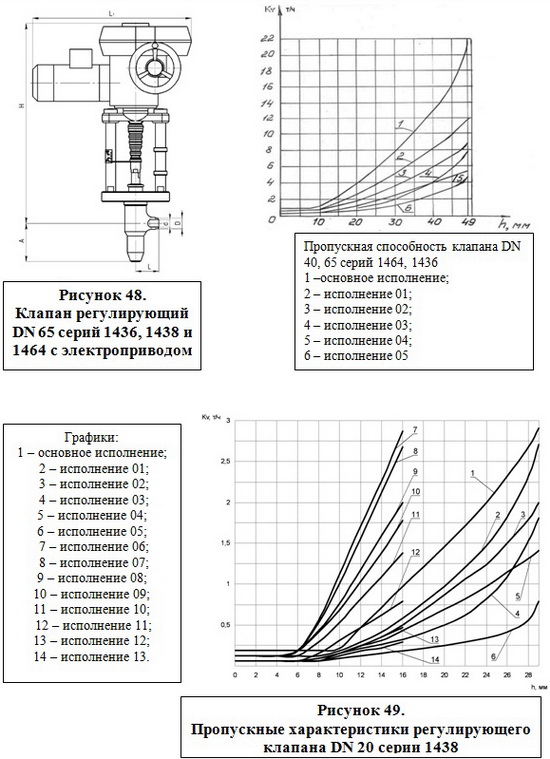

| 1436-65-Э; -Э-01...-Э-05 | 58 | 78 | 100 | 150 | 817 | 492 | - | 48 и 49 |

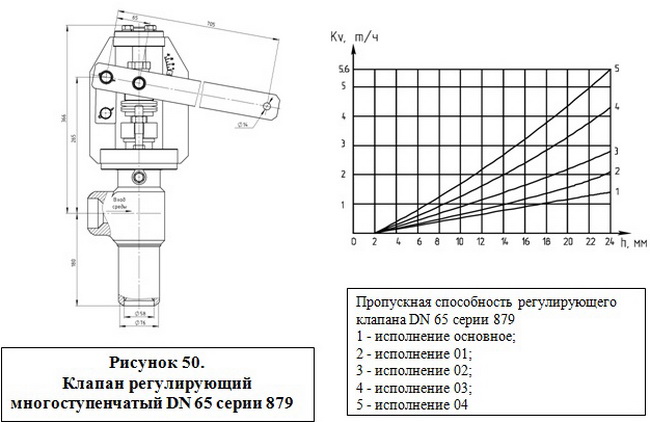

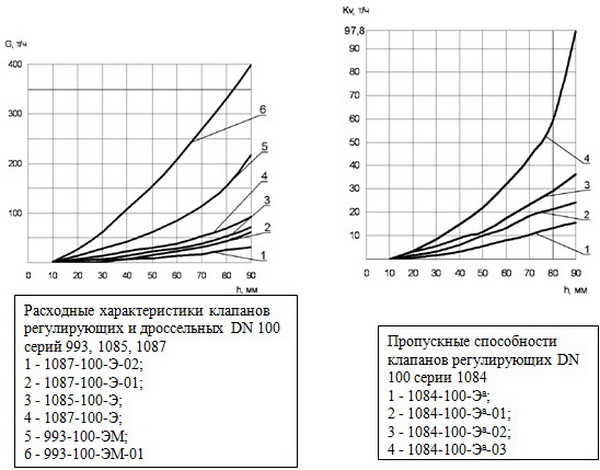

| 879-65-Ра; -Ра-01...-Ра-04 | См. рисунок | 50 | ||||||
| 1086-100-Э; -Э-01; -Э-02 | 109 | 146 | 400 | 125 | 1055 | 884 | 386 | 51 |

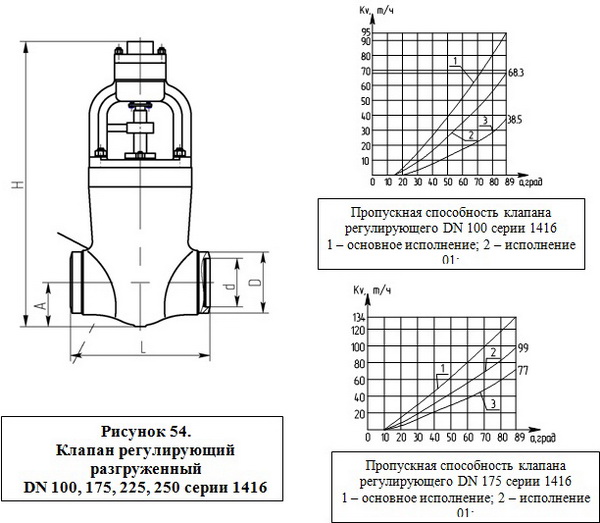

| 1416-100-Р; -Р-01; -Р-02 | 109 | 146 | 400 | 125 | 780 | - | - | 54 |
| 1416-175-РМ; -РМ-01; -РМ-02 | 182 | 230 | 630 | 205 | 1244 | - | - | 54 |

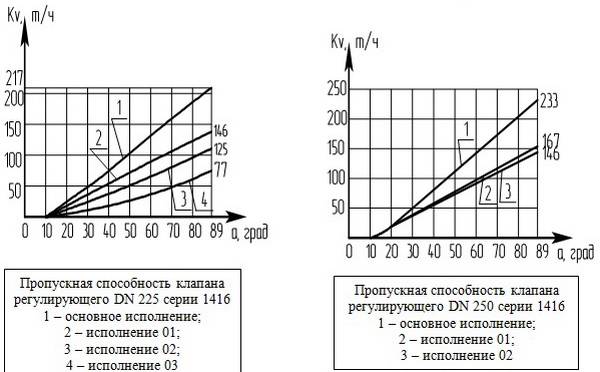

| 1416-225-РМ; -РМ-01; -РМ-02; -РМ-03 | 226 | 285 | 650 | 210 | 1396 | - | - | 54 |
| 1416-225-ЭА; -ЭА-01; -ЭА-02; -ЭА-03 | 226 | 285 | 650 | 210 | 1952 | - | - | 54 |
| 1416-250-РМ; -РМ-01; -РМ-02 | 271 | 340 | 900 | 210 | 1396 | - | - | 54 |
