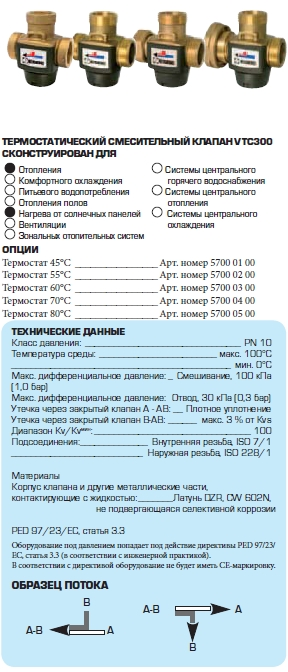

  3. Клапан термостатический серии VTC300

Клапан термостатический серии VTC300

ПОИСК

Клапан термостатический серии VTC300 Клапан термостатический серии VTC300



ИСПОЛЬЗОВАНИЕ

Термостатический 3-ходовой клапан ESBE серии VTC300 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.

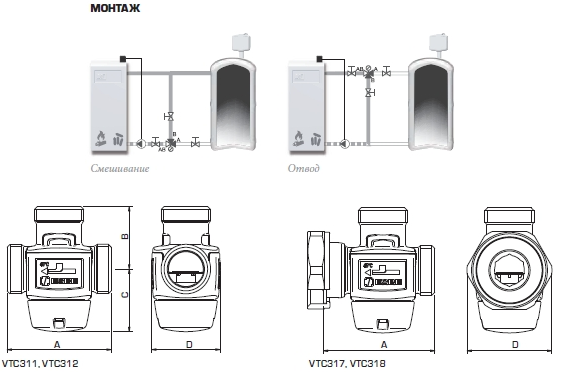

Клапан VTC300 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 30 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (45° С, 55° С, 60 "С, 70 °С или 80 °С) или на запитывающем трубопроводе к накопительному баку (70 °С или 80 °С). Мы рекомендуем первый вариант, так как это упрощает схему трубопроводов (см. примеры установки).

ФУНКЦИОНИРОВАНИЕ

Клапан не требует настройки в байпасном трубопроводе.
Функция клапана не зависит от его позиции.
В клапане находится термостат, который начинает открывать подсоединение А при 45 °С, 55 °С, 60 "С, 70 °С или 80 °С и открывает подсоединение полностью, если температура повышается на 10 °С.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоноси­тель с содержанием гликоля и незамерзающими жидкостями, ней­трализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличи­вается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя.

Если добавляется 30 – 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства для облегчения обслуживания.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.







Арт. номер

Наименование

DN

Kvs*

Присоединение

Температура открытия

A

B

C

D

Масса, [кг]

5100 01 00

VTC311

20

3.2

Rp 3/4"

45°C

70

42

42

46

0.53

5100 02 00

VTC311

20

3.2

Rp 3/4"

55°C

70

42

42

46

0.53

5100 03 00

VTC311

20

3.2

Rp 3/4"

60°C

70

42

42

46

0.53

5100 04 00

VTC311

20

3.2

Rp 3/4"

70°C

70

42

42

46

0.53

5100 05 00

VTC311

20

3.2

Rp 3/4"

80°C

70

42

42

46

0.53
