Условные обозначения

Условные обозначения

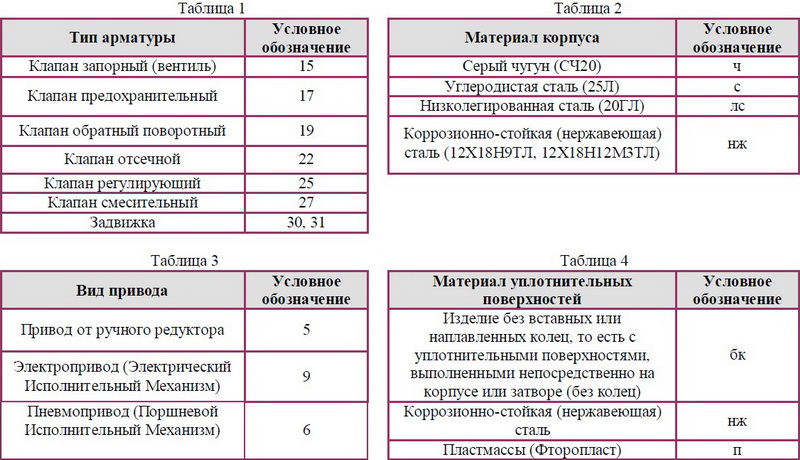

Вся трубопроводная арматура систематизирована по типам и материалам основных деталей. Принятое в арматуростроении условное обозначение состоит из цифр и букв. Первые две цифры обозначают тип арматуры (см. табл. 1), буквы за ними – материал корпуса (см. табл. 2,), одна или две цифры за буквами – номер модели, при наличии трёх цифр первая из них обозначает тип привода (см. табл. 3), следующие буквы – материал уплотнительных поверхностей (см. табл. 4).

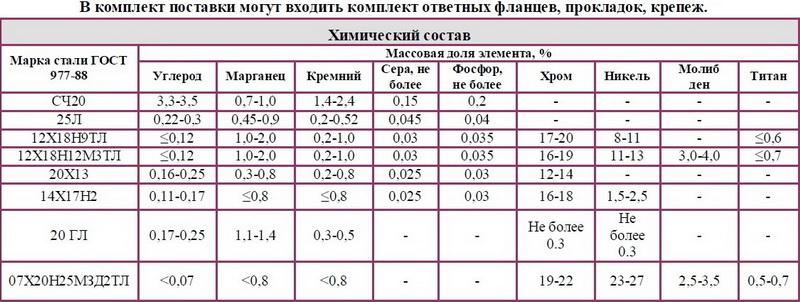

При исполнении корпусных деталей арматуры из коррозионно-стойкой (нержавеющей) стали 12Х18Н12М3ТЛ в конце условного обозначения добавляется 1. При исполнении арматуры из коррозионно-стойкой (нержавеющей) стали для холодных макроклиматических условий (ХЛ) в конце условного обозначения добавляется 2. При исполнении арматуры из низколегированной стали 20ГЛ для холодных макроклиматических условий (ХЛ) после первых цифр ставится обозначение «лс»



Условные обозначения


Условные обозначения
