Шаровой кран для природного газа

ПОИСК

Шаровой кран для природного газа Шаровой кран для природного газа



Инструкция по безопасности:

1.1 В самом начале внимательно прочитать эту инструкцию по монтажу, эксплуатации и обслуживанию!
1.2 Проверить, чтобы положение крана открыто/закрыто соответствовало положению шпинделя и ручки!
1.3 Для избежания опасности проверить пригодность крана для работы в среде и условиях!
1.4 При снятии крана проверить, что он не под давлением!
1.5 Не превышать максимальные параметры давления и температуры. См. кривую давления и температуры (не для пара) на странице 4.
1.6 Не использовать краны при температурах выше или ниже допускаемых!
1.7 Не забывайте, что чрезмерное наружное нагревание может повредить кран, например, при сварке!
1.8 Будьте внимательны при монтаже, эксплуатации и обслуживании крана! До монтажа и эксплуатации предусмотреть следущее:

2.1 Пригодность
Всегда до монтажа проверить пригодность крана для среды. Кран для природного газа специально
разработан в соответствии со стандартом по запорным кранам для трубопроводов природного газа. Проверка
Обратить особое внимание на правильный монтаж,  рабочие условия и эксплуатацию (проверить
пригодность для среды).
Проверить маркировку на кране, что получено заказанное изделие.
Проверить, что в кране нет повреждений, которые смогли появиться при транспортировке, хранении
(сварочные соединения, окраска, коррозия).

Проверить, что оборудование других поставщиков подходит работе с краном. Монтаж 3.1   Сварка к трубопроводу
3.1.1 Защиты патрубков снять только непосредственно до монтажа.
3.1.2 Проверить, что в кране или в трубопроводе нет грязи или посторонних предметов.
3.1.3 Проверить, что скос трубопровода подходящий для сварки крана.
3.1.4 Рекомендуется применение электрических методов сварки.
3.1.5 При сварке крана к горизонтальному трубопроводу кран должен быть полностью открытым (Чертеж 1.).
3.1.6 При сварке крана к вертикальному трубопроводу при сварке верхнего шва кран должен быть открытым (Чертеж 2а.). Сварка верхнего шва при закрытом кране должна происходить при наличии воды в кране (Черт. 26.). При сварке нижнего шва газом, кран должен быть закрытым (Черт. 3.). Особенно важно не допускать излишнего перегревания крана при сварке газом см. п. 3.1.9.
3.1.7 Рекомендуется снятие ручки крана на время монтажа.
3.1.8 Рабочий, совершающий сварку, должен иметь соответствующую квалификацию.
3.1.9 При сварке предупредить излишнее перегревание крана.  Необходимо охладить кран,  на пример, мокрым куском ткани или охлаждающим веществом.
3.1.10 Не открывать или закрывать кран сразу после сварки. Кран должен быть полностью охлажденны, когда его можно открыть или закрыть.
3.1.11 При планировании и строительстве блоков кранов необходимо предотвратить возникновение неконтролируемого теплового расширения.
3.2 Испытание под давлением
Испытать кран под давлением 1.1 х PN, когда он соединен с трубопроводом и закрыт. При испытании под давлением трубопровода 1,5 х PN кран должен быть полностью или наполовину открытым. После этого проверить плотность крана.
3.3 Крепление крана
Использовать такое же крепление как и для трубопровода. Когда диаметр крана меньше 50 мм, особенного крепления не требуется. Когда диаметр крана больше 50 мм, крепление совершить согласно местной инструкции.

Эксплуатация

4.1 Кран, предназначенный для применил в качестве запорного крана, можно использовать только в положениях открыто или закрыто.
4.2 Избежать  чрезмерно  быстрого  закрытия   крана   из-за  гидравлических  ударов.   При   размерах  >  DN   150 рекомендуется применение обводного крана.
4.3 Когда кран долго остается в положении открыто или закрыто, слелудет его открывать и закрывать несколько раз в течение года, чтобы он не заклинивал.

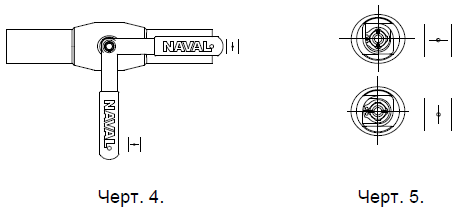

4.4 Отметка в шпинделе показывает положение шара (Черт. 5.).
4.5 Ручку крана установить согласно отметке в шпинделе (Черт. 4.).


При эксплуатации крана в коррозийных условиях предусмотреть специальную защиту для корпуса крана и патрубков.
4.7 Если кран является единственным компонентом под давлением в конце линии, следует его заткнуть фланцем, втулкой или другим соответствующим способом.
4.8 При эксплуатации крана можно использовать ручку или привод.

Обслуживание: При нормальных условиях кран не требует обслуживания, но при необходимости кольца "О" шпинделя можно заменить.

5.1 Смена колец "О" шпинделя
В кранах диаметром 15-50 мм можно заменить верхнее кольцо "О". Более подробную инструкцию в Инструкции о смене колец "О".
В кранах диаметром 65 - 150 и 300 мм можно заменить 2 верхнего кольца "О" и в кранах диаметром 200 - 250 мм верхний колец "О". Более подробную инструкцию в Инструкции о смене колец "О".
5.2 При обслуживании, если кран не снимают с линии, он не должен быть под давлением.
5.3 При смене колец "О" кран должен быть в положении закрыто.
5.4 При снятии крана из трубопровода он не должен быть под давлением.
5.5 При смене колец "О" защитное оборудование должно быть предусмотрено.
5.6 Кран открыть только после смены требуемых деталей. Транспорт и хранение

6.1 Защитить краны от воды, влажности и прямого солнечного света. Гарантия

7.1 Фирма Naval Oy дает гарантию на свою продукцию на два года со дня монтажа, но максимум 3 года со дня поставки товара.
7.2 Гарантия действительна при дефектах из-за производства или материалов.
7.3 Гарантия не действует при повреждениях, вызванных неправильным монтажем, использованием, обслуживанием или хранением.
