  3. Регулирующие клапаны (РК) АТЭК

Регулирующие клапаны (РК) АТЭК

ПОИСК

Регулирующие клапаны (РК) АТЭК Регулирующие клапаны (РК) АТЭК


Регулирующий клапан плунжерного типа АТЭК предназначен для регулирования расхода рабочей среды. Время регулирования от минимального расхода до максимального составляет до 72 секунд.

Клапаны АТЭК изготавливаются по ТУ 3742-007-17451215-02 для номинальных давлений PN среды (условных давлений Ру):

  • PN 16 кгс/см2 (1,6 МПа);
  • PN 25 кгс/см2 (2,5 МПа);
  • PN 40 кгс/см2 (4,0 МПа);
  • PN 63 кгс/см2 (6,3 МПа).
  • В 2010 году разработаны регулирующие клапаны АТЭК на PN 160 кгс/см2.

В зависимости от температуры и пропускаемой рабочей среды клапаны АТЭК подразделяются на:

- клапаны для газа (Г) - температура рабочей среды до + 100 С;
- клапаны для мазута (М), пара, воды и других жидких и газообразных сред (П) - температура рабочей среды до + 270 С.

В настоящее время серийно выпускается арматура АТЭК для газа, мазута, пара, воды и других жидких и газообразных сред номинального диаметра DN (условного прохода Ду) от DN 10 до DN 600, пропускной способностью Kv max до 3600 м3/ч.
(Kv max - максимальная пропускная способность клапана на воде при перепаде давления на клапане 1 кгс/см2)

  • Направление подачи рабочей среды указывается стрелкой на корпусе клапана.
  • Материалы корпусных деталей клапанов - углеродистые и нержавеющие стали.

Устоновочное положение клапанов на трубопроводах - любое.

  • Уровень взрывозащиты (для взрывозащищённых приводов) по ГОСТ Р 51330.0: 1ExdIIBT5, 1ExdIIBT4, 1ExdeIICT4.
  • Климатическое исполнение клапанов У-2 по ГОСТ 15150. По заказу - другие типы климатических исполнений.

  • Срок службы клапанов АТЭК - не менее 25 лет.
  • Гарантийный срок эксплуатации - 36 месяцев со дня ввода в эксплуатацию, но не более 40 месяцев с момента поставки.
  • НПФ "АТЭК" осуществляет сервисное гарантийное и послегарантийное (на договорных условиях) обслуживание поставленной арматуры.

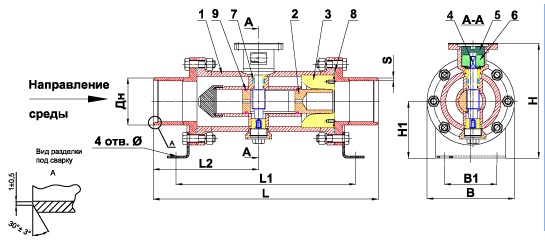

Габаритные размеры регулирующих клапанов АТЭК

PN кгс/см2

DN

Kv max*,м3/ч

Диаметр
плунжера

Размеры клапана, мм

Масса клапана, кг

L

L1

L2

L3

B

B1

H

H1

S

Дн

4 отв.

16, 25, 40, 63

10, 15, 20, 25

0,5 - 1,5

20

310

216

160

155

130

70

190

89

3

16; 21; 28; 32

11

8; 8,5; 9; 9,5

32, 40. 50

310

216

160

155

130

70

190

89

4

38; 45; 57

11

10,6; 10,8; 11

40, 50, 65, 80

1,5 - 9,5

20

310

216

160

155

130

70

190

89

4

45; 57; 76; 89

11

10,4; 10,6; 10,8; 10, 8

50, 65, 80, 100, 125, (150)

9,5 - 38

40

330 (340)

230

172

165(170)

152

70

210

98

6

57; 76; 89; 108; 133; (159)

13

16,2; 16,4; 16,6; 17; 17,5; (18)

80, 100, 125, 150

38 - 72

55

515

410

315

240

200

120

270

130

8

89; 108; 133; 159

22

48; 49; 49; 52,2

16, 25, 40

125, 150

72 - 240

100

740

618

500

346

280

120

310

170

8

133; 159

22

106; 109

200

770

618

500

360

280

120

310

170

8

219

22

113

250

825

618

500

380

280

120

310

170

8

273

22

120

150, 200

240 - 400

130

735

618

500

360, 326

320

180

390

230

8

159; 219

22

120; 121

250

850

618

500

400

320

180

390

230

8

273

22

127

300

810

618

500

400

320

180

390

230

8

325

22

128

200, 250

400 - 660

165

730, 750

618

500

340

370

180

442,5

257,5

8

219; 273

22

160; 170

300

850

618

500

400

370

180

442,5

257,5

8

325

22

172

16, 25

250, 300

660 - 1600

260

1045

705

625

483

505

-

582

314

8

273; 325

-

296; 300

350

1045

705

625

483

505

-

582

314

8

377

-

303

400

1025

705

625

466

505

-

582

314

8

426

-

305

500

1220

705

625

563

530

-

582

314

10

530

-

340

16

500, 600

1600-3600

400

1064

-

664

505

706

-

810

440

10

530

-

780
