Быстродействующие запорные (отсечные) краны (ПЗК)

ПОИСК

Быстродействующие запорные (отсечные) краны (ПЗК) Быстродействующие запорные (отсечные) краны (ПЗК)


Предохранительный запорный кран (Быстродействующий запорный (отсечной) шаровый кран) АТЭК предназначен для быстрого перекрытия (типа "НЗ") или быстрого открытия (типа "НО") потока рабочей среды в аварийных ситуациях. Время срабатывания - до 1 секунды.

При заказе предохранительных запорных кранов типа "НО", шар в кране поворачивают на 90 градусов (эта операция производится в НПФ "АТЭК"), в этом случае при использовании стадартных схем подключения МБО и МБОВ, названия и функции "сухих" контактов SB1 "открыть" и SB2 "закрыть" и концевых выключателей S3, S4 "откр" и S5, S6 "закр" поменяются. "Открыть" станет "закрыть", а "закрыть" станет "открыть".

Краны АТЭК изготавливаются по ТУ 3742-007-17451215-02 для номинальных давлений PN среды (условных давлений Ру):

  • PN 16 кгс/см2 (1,6 МПа);
  • PN 25 кгс/см2 (2,5 МПа);
  • PN 40 кгс/см2 (4,0 МПа);
  • PN 63 кгс/см2 (6,3 МПа).

В стадии разработки - запорные краны АТЭК на PN 100 кгс/см2.

В зависимости от температуры и пропускаемой рабочей среды краны АТЭК подразделяются на:
- краны для газа (Г) - температура рабочей среды до + 100 С;
- краны для мазута (М), пара, воды и других жидких и газообразных сред (П) - температура рабочей среды до + 270 С.

В настоящее время серийно выпускается арматура АТЭК для газа, мазута, пара, воды и других жидких и газообразных сред номинального диаметра DN (условного прохода Ду) от DN 10 до DN 250.

  • Направление подачи рабочей среды указывается стрелкой на корпусе крана.
  • Материалы корпусных деталей кранов - углеродистые и нержавеющие стали.

  • Герметичность в затворе ПЗК - класс А по ГОСТ 9544.
  • Климатическое исполнение кранов У-2 по ГОСТ 15150. По заказу - другие типы климатических исполнений.

Устоновочное положение кранов на трубопроводах - любое.

  • Уровень взрывозащиты (для взрывозащищённых электромеханизмов) по ГОСТ Р 51330.0 - 1ExdIIBT5.
  • Степень защиты по ГОСТ 14254: IP 65

  • Срок службы арматуры АТЭК - не менее 25 лет.
  • Гарантийный срок эксплуатации - 36 месяцев со дня ввода в эксплуатацию, но не более 40 месяцев с момента поставки.
  • НПФ "АТЭК" осуществляет сервисное гарантийное и послегарантийное (на договорных условиях) обслуживание и ремонт поставленной арматуры.

Технические характеристики МБО(В)

Электропривод

Блок
управления

Номинальный
противодей-
ствующий
момент, Нм

Пусковой
момент, Нм

Потребляемая
мощность

Рабочий
угол
поворота,
град.

Время
поворота
выходного
вала при
закрытии, с

Время
поворота
выходного
вала при
открытии, с

Питание
(откр./закр.)

Габарты
LxBxH, мм

Масса, кг

МБО-63/1-0,25

БУПУ
(масса 2 кг)

63

110

Открытие 85 Вт
Закрытие 40 Вт

90

0,2....1

33

220В 50Гц/+220В или
220В 50Гц/220В 50 Гц

260х185х355

19,5

МБОВ-63/1-0,25

63

110

90

0,2....1

33

265х285х375

27

МБО-125/1-0,25

125

600

90

0,2....1

105

265х285х475

32

МБОВ-125/1-0,25

125

600

90

0,2....1

105

265х285х475

32

МБО-63/1-0,25Н

БУПУ-Н
(масса 2 кг)

63

110

90

0,2....1

33

260х185х355

19,5

МБО-125/1-0,25Н

125

600

90

0,2....1

105

265х285х475

32

МБОВ-63/1-0,25Н

63

110

90

0,2....1

33

265х285х475

27

МБОВ-63/1-0,25УН

125

600

90

0,2....1

105

265х285х375

27

МБОВ-63/1-0,25
М - механизм
Б - быстродействующий
О - однооборотный
В - взрывозащищенный
63 - крутящий момент, Нм
/1 - время поворота выходного вала, сек
0,25 - угол поворота (90 градусов)
У - усиленный
Н - функция БАЗ включена

1ExdIIBT5
1 - электрооборудование взрывобезопасное
Ех - стандарт взрывозащиты
d - взрывонепроницаемая оболочка
IIB - обозначение группы оборудования внутренней
и наружной установки для применения в местах
с потенциально взрывоопасной средой
Т5 - температурный класс
(максимальная температура поверхности 100 С)


МБО(В)



IP - 65
IP - код, распостраняется на электрооборудование напряжением до 62,5 кВ и устанавливает классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твёрдых предметов (включая защиту людей от доступа к опасным частям оборудования и защиту от попадания посторонних твёрдых предметов) и от проникновения воды.
6 - значение для защиты оборудования - пыленепроницаемое; значение защиты от людей - от проникновения проволокой.
5 - значение для защиты от струй воды с любого направления.

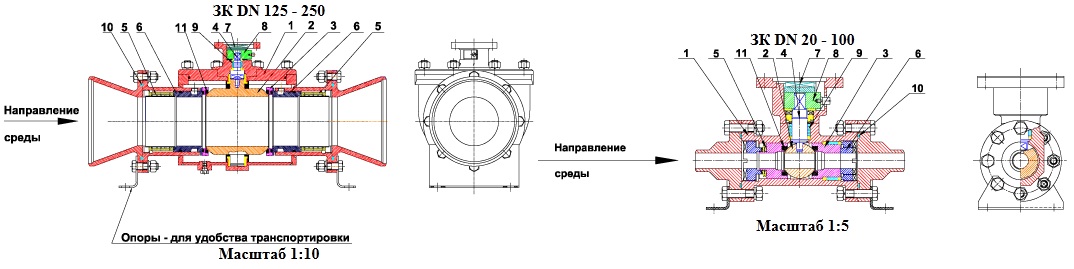

Конструкция кранов ПЗК АТЭК

Наименование

Материал

ГОСТ

1

Корпус (Корпус и крышка рис.1)

Сталь 20, 09Г2С, 12Х18Н10Т

ГОСТ 1050-88, ГОСТ 19281-89, ГОСТ 5632-72

2

Шар

Сталь 20Х13, 40Х13

ГОСТ 5632-72

3

Седло

Сталь 20Х13, 40Х13

ГОСТ 5632-72

4

Ось

Сталь 20Х13, 40Х13

ГОСТ 5632-72

5

Прорезная пружина (Рис.1)

Сталь 14Х17Н2

ГОСТ 5632-72

Тарельчатая пружина (Рис. 2)

Сталь 60С2А

ГОСТ 14959-79

6

Втулка нажимная

Сталь 20Х13, 40Х13

ГОСТ 5632-72

7

Муфта

Сталь 40Х13, 95Х18

ГОСТ 5632-72, ГОСТ 5949-75

8

Полумуфта

Сталь 40Х13, 95Х18

ГОСТ 5632-72, ГОСТ 5949-75

9

Уплотнение по оси

Кольца графитовые уплотнительные из ТРГ*

ТУ 38.314-25-3-91

10

Уплотнение по фланцам

Спирально-навитые прокладки из ТРГ

ТУ 38.314-25-3-91

11

Уплотнение по шару

Фторопласт Ф4, Флувис-20

Флувис-20 ТУ РБ 03535279.071-99

* ТРГ - терморасширенный графит

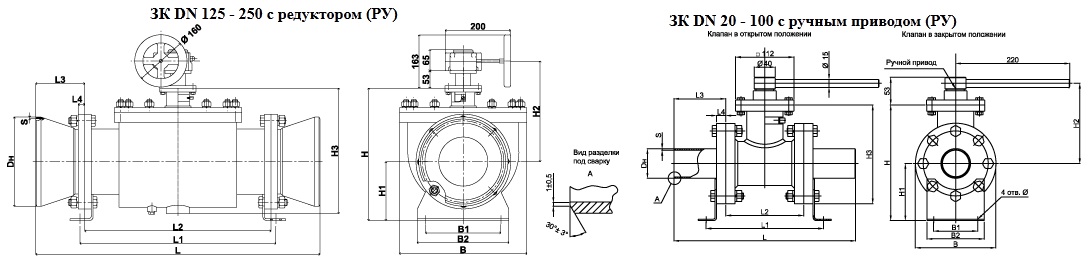

Габаритные размеры кранов

Кран

Размеры крана, мм

Масса
крана,
кг

L

L1

L2

L3

L4

B

B1

B2

H

H1

H2

H3

S

4 отв.

PN 16, 25, 40, 63 кгс/см2

DN 10.002*

288

-

133

48

8

85

-

-

124

-

80

68

16

3

-

3

DN 15.002*

288

-

133

48

8

85

-

-

124

-

80

68

21

3

-

3

DN 10

145

-

75

35

8

58

-

-

122

25

97

-

16

3

-

5,8

DN 15

145

-

75

35

8

58

-

-

122

25

97

-

21

3

-

5,8

DN 20.003*

270

222

150

60

16

112

85

110

170,5

63

147,5

160

28

4

11

12

DN 25.003

270

222

150

60

16

112

85

110

170,5

63

147,5

160

32

4

11

12

DN 32.024*

350

226

150

100

18

155

85

110

226,5

110

156,5

194

38

4

11

20,5

DN 40.024

350

226

150

100

18

155

85

110

226,5

110

156,5

194

45

4

11

20,5

DN 50.024

350

226

150

100

18

155

85

110

226,5

110

156,5

194

57

4

11

20,5

DN 50.025*

410

299

211

100

24

190

120

150

261,5

130

171,5

226,5

57

4

18

32

DN 65.025

410

299

211

100

24

190

120

150

261,5

130

171,5

226,5

57

4

18

32

DN 65.028*

380

324

240

75

24

210

124

164

332

145

232

292

76

6

18

40

DN 80.025

410

299

211

100

24

190

120

150

261,5

130

171,5

226,5

57

4

18

32

DN 80.028

380

324

240

75

24

210

124

164

332

145

232

292

76

6

18

40

DN 100.028

380

324

240

75

24

210

124

164

332

145

232

292

89

6

18

42

PN 16, 25, 40 кгс/см2

DN 125.013*

705

513

465

75

24

320

180

220

379,5

163

233

342

133

8

18

94

DN 150.013

725

513

465

75

24

320

180

220

379,5

163

233

342

159

8

18

96

DN 200.013

735

513

465

200

24

320

180

220

379,5

163

233

342

219

8

18

102

PN 16, 25 кгс/см2

DN 100.036*

390

278

190

100

20

230

100

140

340

140

241

307

108

6

18

60

DN 125.036

390

600

570

180

24

390

230

280

423

180

283

388

273

8

22

61

DN 150.014*

930

600

570

180

24

390

230

280

423

180

283

388

273

8

22

160

DN 200.014

930

600

570

180

24

390

230

280

423

180

283

388

273

8

22

160

DN 250.014

930

600

570

180

24

390

230

280

423

180

283

388

273

8

22

160

* Клапан полнопроходной
