Клапаны отсечные КОг, КОп для газа, водорода, кислорода, пара, воды и др. сред

ПОИСК

Клапаны отсечные КОг, КОп для газа, водорода, кислорода, пара, воды и др. сред Клапаны отсечные КОг, КОп для газа, водорода, кислорода, пара, воды и др. сред

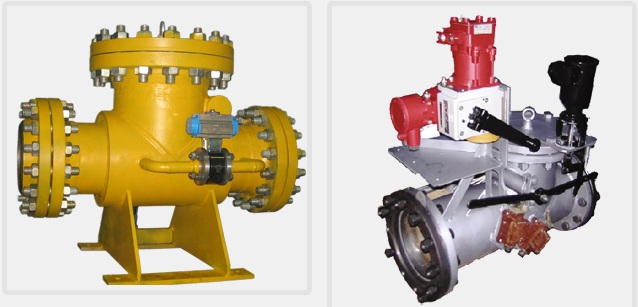

Клапаны отсечные быстродействующие КОг, КОП для газа, водорода, кислорода, пара, воды и др. сред. Имеют конструкцию обратных клапанов. Могут использоваться для быстрой отсечки потока рабочей среды, а так же как запорный орган. Варианты исполнений:

1) DN до 700 мм - полнопроходные (исполнение “П”); 2) с седлом, проходное отверстие которого меньше диаметра трубопровода; 3) для DN до 2400 мм и более применяется конструкция ввиде затвора.

Все клапаны производятся по индивидуальным техническим заданиям для различных рабочих сред с Т от -60 до +5600С. Для этого вносятся все необходимые изменения под требования к каждому конкретному объекту (согласно опросному листу). Поэтому в одной и той же конструкции применяются разные материалы, уплотнения, приводы, системы управления. Изготавливаются в двух исполнениях срабатывания: от подачи или при отключении питания.

Варианты комплектации приводами: электрический, ” -Г” - гидравлический, “-В” - пневматический.

Обозначение изделия

DN, мм

Рn, МПа

L, мм

Н, мм

Н1, мм

Масса с приводом, кг ± 15% без отв. фланцев




КОг 80.01(02)

80

1,6; 2,5

420

750

470

82



КОг 100.01(02)

100

1,6; 2,5

450

750

470

86



КОг 150.01(02)

150

1,6; 2,5

560

793

536

125



КОг 200.01(02)

200

1,6; 2,5

600

670

546

175



КОг 250.01(02)

250

1,6; 2,5

850

823

680

310



КОг 300.01(02)

300

1,6; 2,5

850

830

785

365



КОг 350.01(02)

350

1,6; 2,5

900

935

915

552



КОг 400.01(02)

400

1,6; 2,5

1100

1240

880

690



КОг 500.01(02)

500

1,6; 2,5

1400

1280

1030

1190



КОг 600.01(02)

600

1,6; 2,5

1430

1330

1330

1340



КОг 700.01(02)

700

1,2; 2,5

1500

1375

1375

1410



КОг 800.01(02)

800

1,2; 2,5

1500

1420

1420

1490
