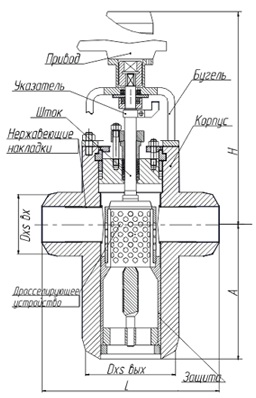

Обозначение изделия | Аналог ЧЗЭМ | L, мм | H, мм | A, мм | Расход G, т/ч | DxS вх., мм | DxS вых., мм | Масса с приводом, кг ± 15% | |
КД6 100/150.25-2 | 950-100/150-Э | 600 | 1260 | 450 | 206 | 172х37,5 | 255х42,5 | 722 |
|
КД6 100/150.25-21 | 950-100/150-Э-01 | 600 | 1260 | 450 | 120 | 172х37,5 | 255х42,5 | 721 |
|
КД6 150/250.25-2 | 950-150/250-Э | 730 | 1550 | 585 | 740 | 262х55,5 | 335х36 | 1210 |
|
КД6 150/250.25-21 | 950-150/250-Э-01 | 730 | 1550 | 585 | 740 | 262х55,5 | 335х36 | 1215 |
|
КД6 150/250.25-22 | 950-150/250-Э-02 | 730 | 1550 | 585 | 580 | 262х55,5 | 335х36 | 1212 |
|
КД6 200/250.25-2 | 950-200/250-Э | 850 | 1570 | 600 | 1000 | 345х68,5 | 345х47 | 1740 |
|
