Заглушки бесшовные приварные эллиптические

Заглушки бесшовные приварные эллиптические

Заглушки бесшовные приварные эллиптические, предназначены для присоединения к трубам технологических трубопроводов с условным давлением до 16 МПа (160 кгс/см2) и температурой от -196 до +6000С. Изготавливаются по ТУ 1468-010-39918642-2002 «Заглушки и переходы»

Возможно изготовление заглушек из сталей марок: 08Х18Н12Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т.

Наше предприятие выпускает заглушки с наружным диаметром до 426 мм. Конструкция и размеры соответствуют ГОСТ 17379-2001, технические требования соответствуют ГОСТ 17380-2001

Заглушки из сталей 08Х18Н12Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т рассчитаны на присоединение к трубам технологических трубопроводов по которым транспортируется пар, горячая вода, нефтепродукты, щелочные, кислотные, солевые и другие коррозионно-активные среды, в том числе на объектах подконтрольных органам Ростехнадзора (Федеральной службы по экологическому, технологическому и атомному надзору).

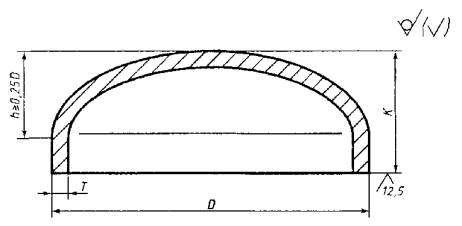

Обозначение:

D - наружный диаметр торцов;
T - толщина стенки;
h - высота эллиптической части заглушки;
K - размер между плоскостью торца заглушки и наиболее удаленной от нее точкой наружной поверхности.

Номенклатура заглушек эллиптических бесшовных приварных выпускаемых в соответсвии с ГОСТ 17379

DN	D	T	K	Масса, кг
25	32	2,0 3,0	15	0,1 0,1
32	38	2,0 3,0	20	0,1 0,1
40	45	2,5 4,0	20	0,1 0,2
50	57	3,0 5,0	30	0,2 0,3
65	76	3,5 6,0	40	0,4 0,5
80	89	3,5 8,0	45	0,6 0,9
100	108	4,0 8,0	50	0,7 1,3
100	114	4,0 8,0	50	0,7 1,3
125	133	4,0 8,0 10,0	55	0,9 2,0 2,5
150	159	4,5 8,0 11,0	65	1,5 2,3 3,2
150	168	4,5 8,0 11,0	65	1,5 2,3 3,2
200	219	8,0 10,0 12,0	75	4,6 5,1 6,1
250	273	7,0 12,0	85	4,9 9,2
300	325	10,0 12,0	100	11,0 13,0
400	426	10,0 12,0	125	19,0 23,0
