Устройства присоединительные для слива и налива СУГ

ПОИСК

Устройства присоединительные для слива и налива СУГ Устройства присоединительные для слива и налива СУГ

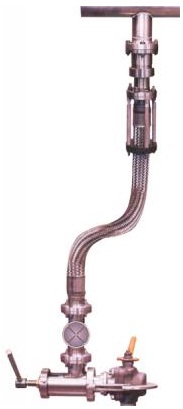

Устройства присоединительные используются для слива и налива сжиженных природных газов в вагоны-цистерны под давлением.

Особенности

Надёжность и простота в эксплуатации за счёт использования гибких трубопроводов из нержавеющей стали.
Большая пропускная способность.
Удобство и быстрота монтажа.
Уникальная разработка и особая конструкция присоединительного узла, поворотной муфты, выносной опоры.
Поворотная муфта полностью компенсирует осевые скручивания при сливе-наливе СУГ.
Выносная опора гасит изгибающий момент в жёсткой заделке металлорукава.

Основные узлы

Поворотная муфта
Выносная опора
Гибкий трубопровод из нержавеющей стали
Присоединительный узел

Материалы деталей устройства:


сталь 12 Х18Н10Т
сталь 14 Х17Н2
фторопласт
резина ТУ 105 1325-2001

Технические характеристики

Давление рабочей среды, PN, Мпа

4

Температура рабочей среды, оС

от -45 до +50

Температура окружающей среды, оС

от -50 до +100

Электросопротивление устройства в сборе, Ом, не более

8

Ресурс эксплуатации, год, не менее

10

Масса узла присоединения, кг, не более

5


Металлорукав

Узел присоединительный

5 кг

Арматура присоединительная

1 кг

Рукав Dy = 40 мм

8,2 кг

Шаровой кран  Dy = 40 мм

2 кг

Муфта поворотная

1,7 кг

Радиус изгиба min

5Dy

Масса в сборе

17,9 кг
