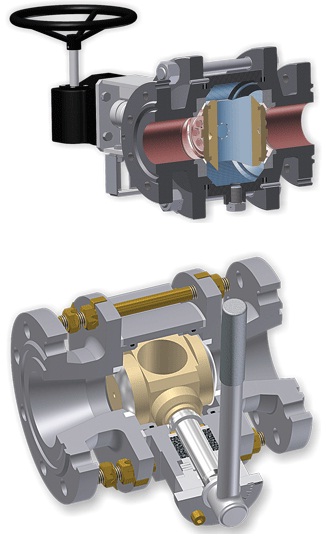

  3. Клапан двухсегментный (КДС) и кран эксцентриковый (КЭ) ТУ-3742-003-25579857-2010

Клапан двухсегментный (КДС) и кран эксцентриковый (КЭ) ТУ-3742-003-25579857-2010

ПОИСК

Клапан двухсегментный (КДС) и кран эксцентриковый (КЭ) ТУ-3742-003-25579857-2010 Клапан двухсегментный (КДС) и кран эксцентриковый (КЭ) ТУ-3742-003-25579857-2010


Уплотнение: МЕТАЛЛ-МЕТАЛЛ

Герметичность затвора: класс В по ГОСТ 9544-2005

DN 100
PN 63
Т ≤ 385° С

Уплотнение: МЕТАЛЛ-ЭЛАСТОМЕР

Герметичность затвора: класс А по ГОСТ 9544-2005

PN 16, 25, 40, 63, 100, 320
Т ≤ 200° С

Привод: червячный редуктор
50КЭ3 - полнопроходной
80КЭ3 - зауженный
100КЭ5 - полнопроходной
150КЭ5 - полнопроходной

Привод: рукоятка
50КЭ1 - полнопроходной
80КЭ1 - зауженный

Применение

Конструкции двухсегментного клапана и эксцентрикового крана могут быть использованы в арматуре различных рабочих параметров и проходных сечений:
-запорной и запорно-регулирующей на чистых и слабо-загрязненных рабочих средах (альтернатива шаровым кранам),
-запорной и запорно-регулирующей для шламовых сред,
-отсечной быстродействующей.

ОСОБЕННОСТИ

- Высокие ресурсные характеристики по цикличности обеспечиваются отсутствием постоянного контакта уплотнительных поверхностей в рабочей среде с абразивными включениями в процессе перемещения затвора.
- Затвор при регулировке существенно разгружен по моменту привода.
- Малая энергоемкость привода.
- Двухстороннее уплотнение позволяет обеспечивать более плавную регулировку с высоким перепадом давления и более высокую - герметичность затвора.
- Конструкция позволяет использовать клапан для работы с сильнозагрязненными (шламовыми) средами, используя перед - окончательным закрытием эффект смывки (сдувки) чистой средой внутренней полости клапана.
- Конструкция более технологична в части изготовления сферы и общей ремонтопригодности клапана.
- Для двухсегментного клапана характерно быстрое открытие затвора под перепадом давлений с использованием сброса давления из внутренней полости через байпас.
- Технические решения защищены Патентами РФ.
