Насосы типа НК
Результаты модернизации
- Увеличение срока службы насоса.
- Увеличение межремонтного периода.
- Сокращение затрат на обслуживание и ремонт.
- Отказ от смазочных масел.
- Улучшение виброакустических характеристик.
Технические характеристики
Максимальное давление в блоке, МПа, (кг/см2) | 4,0 (40,0) |
Частота вращения вала, об/мин | до 3000 |
Мощность, кВт | до 800 |
Температура перекачиваемой среды, °С | от -41 до +450 |
Особенности
- Торцовые уплотнения и подшипники скольжения объединены в блок и имеют единую систему обеспечения работоспособности и аварийной защиты.
- Не требуется доработка проточной части насоса и рамы.
- Два одинарных уплотнения выполняют функцию двойного уплотнения, герметизируя подшипниковый блок с двух сторон.
- Опорные и упорный подшипники скольжения размещены в камере, образованной корпусом блока и уплотнениями и находятся в чистой затворной жидкости, что обеспечивает их стабильную работу.

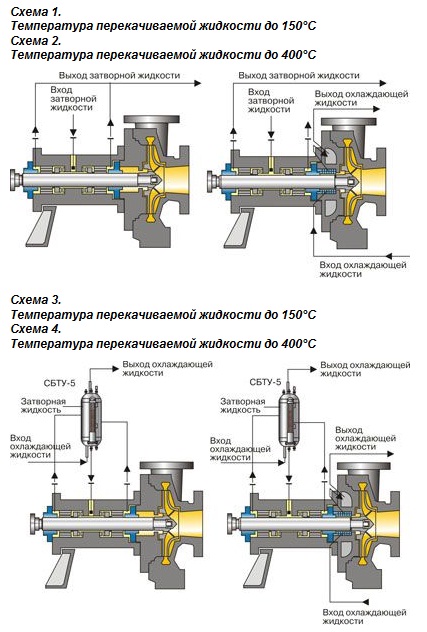

- В схемах 1 и 2 для смазки и охлаждения блока подается чистая затворная жидкость от постороннего источника.
- В схемах 3 и 4 подача затворной жидкости осуществляется через бачок, её циркуляция обеспечивается встроенными импеллерами блока.
- Консоль вала значительно уменьшена по сравнению с исходным насосом.
- При температуре перекачиваемой среды от 150°С до 400°С в сальниковую камеру насоса устанавливается холодильник, который снижает температурный прострел по валу (схемы 2 и 4).
Модернизированный насос оснащается современными и надежными приборами КИПиА, в которые входят термометры, датчик перепада давления, уровнемер.
Вместе с подшипниковыми уплотнительными блоками поставляются пластинчатые муфты.
