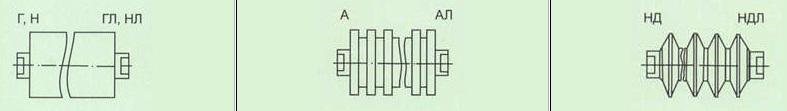

Тип | Исполнение | Обозначение | |
По рабочей поверхности | |||
Верхний | Гладкий | Со сквозной лыской | Г |
Амортизирующий | А | ||
Гладкий | Со глухой лыской | ГЛ | |
Амортизирующий | АЛ | ||
Нижний | Гладкий | Со сквозной лыской | Н |
Дисковый | НД | ||
Гладкий | Со глухой лыской | НЛ | |
Дисковый | НЛД |

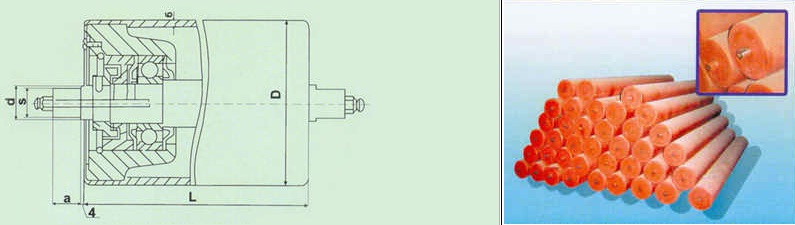

№ | Тип роликоопоры | Диаметр роликов, D мм | |||||
Ширина ленты, В мм | Длина роликов, L мм | ||||||
1 |
|
| 800 | 315 | 315 | 315 |
|
2 |
|
| 1000 | 380 | 380 | 380 |
|
3 |
| 800 | 1200 | 430, 465 | 465 | 465 |
|
4 |
|
|
| 530 | 530 | 530 | 530 |
5 |
| 1000 | 1600 | 600 | 600 | 600 | 600 |
6 |
| 1200 | 1800 | 670 | 670 | 670 | 670 |
7 |
| 1400 | 2000 | 750 | 750 | 750 | 750 |
8 |
|
| 2250 | 800 | 800 | 800 | 800 |
9 |
| 1600 | 2500 | 900 | 900 | 900 | 900 |
10 | 800 |
|
| 950 | 950 | 950 | 950 |
11 |
| 1800 |
| 1000 | 1000 | 1000 | 1000 |
12 | 1000 | 2000 | 3000 | 1150 | 1150 | 1150 | 1150 |
13 |
| 2250 |
| 1250 | 1250 | 1250 | 1250 |
14 | 1200 | 2500 |
| 1400 | 1400 | 1400 | 1400 |
15 |
| 2750 |
| 1500 | 1500 | 1500 | 1500 |
16 | 1400 | 3000 |
| 1600 | 1600 | 1600 | 1600 |
17 | 1600 |
|
| 1800 | 1800 | 1800 | 1800 |
18 | 1800 |
|
| 2000 | 2000 | 2000 | 2000 |
19 | 2000 |
|
| 2200 | 2200 | 2200 | 2200 |
