Наименование | Корпус, крышка, диск | Уплотнение затвора |

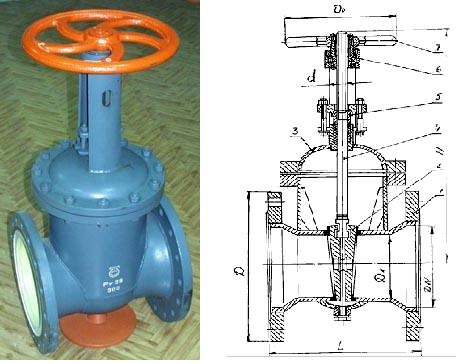

НА 11057 | Сталь 3 | св. 20Х13 |
Диаметр номинальный, DN, мм | 200/150 | 250/200 | 300/250 |
Давление номинальное, PN, МПа (кг/см²) | 1,6 (16) | ||
Класс герметичности затвора | А, В, С, D по ГОСТ 9544-2005 | ||
Управление | ручной привод (от маховика) | ||
Присоединение к трубопроводу | фланцевое | ||
Направление подачи среды | любое | ||
Установочное положение на трубопроводе | любое, кроме маховиком вниз | ||
Температура окружающей среды ºC | от -45 до +45 | ||
Температура рабочей среды ºC | + 300 | ||
Характеристика рабочей среды | вода, пар, нефть, масло | ||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | Исп. 1, ряд 1 ГОСТ 12815-80 |
