Задвижка НА 11096

ПОИСК

Задвижка НА 11096 Задвижка НА 11096


Код ОКП 37 2116. Изготовление и поставка по TSH 23.14 - 32:1999
Предназначена для установки в качестве запорных устройств на трубопроводах гидротранспорта пульпообразных сред глиноземных и других производств

Техническая характеристика

Рабочая среда
сыпучие и пульпообразные среды при температуре до 40 ºC

Тип присоединения к трубопроводу
фланцевое по ГОСТ 12815-80

Материал корпуса
серый чугун

Привод
ручной (маховик)




Материалы основных деталей

Наименование

Корпус, крышка, шибер

Шпиндель

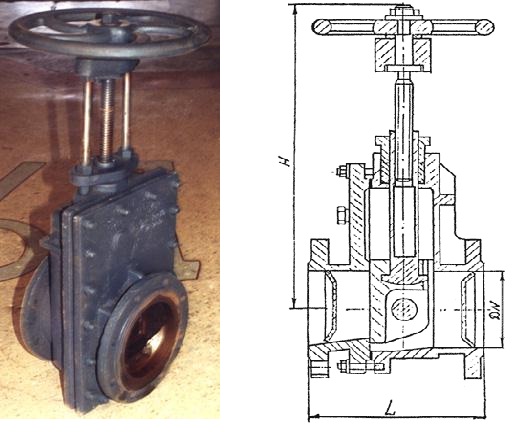

Чертеж 11096

СЧ 20

СТ 45


Набивка сальника - АСП - 31
Гарантийная наработка - 400 циклов в пределах гарантийного срока эксплуатации

Технические характеристики

Диаметр номинальный, DN, мм

150

200

250

300

Давление номинальное, PN, МПа (кг/см²)

1,0 (10)

Класс герметичности затвора

Д по ГОСТ 9544

Управление

ручной привод (от маховика)

Присоединение к трубопроводу

фланцевое

Направление подачи среды

одностороннее, в направлении, указанном стрелкой на корпусе задвижки

Установочное положение на трубопроводе

любое, кроме маховиком вниз

Температура окружающей среды ºC

от - 40 до + 40

Температура рабочей среды ºC

+ 40

Характеристика рабочей среды

сыпучие и пульпообразные слабоагрессивные среды

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп. 1, ряд 1 ГОСТ 12815
