| Наименование | Корпус, крышка, диск | Уплотнение затвора |
| 31ч6бр | СЧ 20 | ЛС 59-1 |
| Диаметр номинальный, DN, мм | 50 | 80 | 100 | 200 |
| Давление номинальное, PN, МПа (кгc/см²) | 1,0 (10) | |||
| Класс герметичности затвора | B, С по ГОСТ 9544-2005 | |||
| Управление | ручной привод | |||
| Присоединение к трубопроводу | фланцевое | |||
| Направление подачи среды | любое | |||
| Установочное положение на трубопроводе | любое, кроме маховиком вниз | |||
| Температура окружающей среды ºC | от - 40 до + 40 | |||
| Температура рабочей среды ºC | до + 225 | |||
| Характеристика рабочей среды | вода, пар | |||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп. 1, ряд 2 ГОСТ 12815 | |||

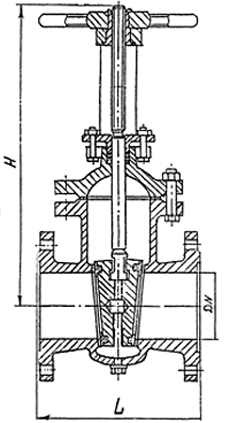

| DN | L | H | Масса |
| 50 | 180 | 285 | 24,5 |
| 80 | 203 | 365 | 38 |
| 100 | 229 | 440 | 48 |
| 200 | 330 | 700 | 83 |
