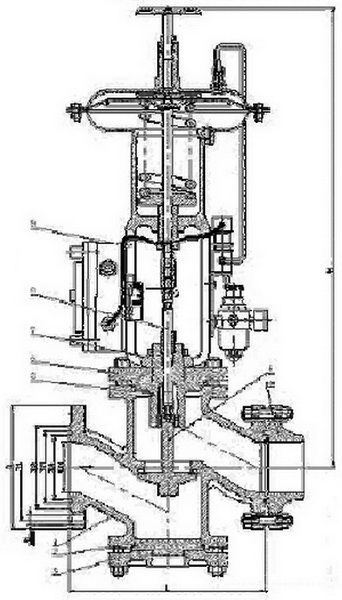

Клапан отсечной сальниковый с мембранный исполнительным механизмом (МИМ) 22с32п, 22лс32п, 22нж32п1 DN 15,20,25,32,40,50,80,100,150 мм РN 2,5 Мпа 22с15п,22лс15п,22нж15п1 DN 15,20,25,32,40,50,80,100,150 мм PN 1,6 Мпа
Клапан соответствует требованиям ТУ3742-012-0218118-98 и ГОСТ 5761-2005.
Предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды. Клапан комплектуется МИМ 250 и оснащен пневмораспределителем ПР 3.4-УХЛ 1 на конечные положения.) Возможна комплектация МИМа концевыми выключателями крайних положений КВД 600. Диаметр сечения управляющего трубопровода > 5мм.
Достоинства:
- Особенностью отсечного клапана является быстродействие (до 1 сек.), которое
обеспечивается срабатыванием винтовой пружины в момент закрытия;
- Применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника клапанов 22с32п, 22лс32п, 22с15п, 22лс15п в несколько раз по сравнению с уплотнением из фторопласта.
