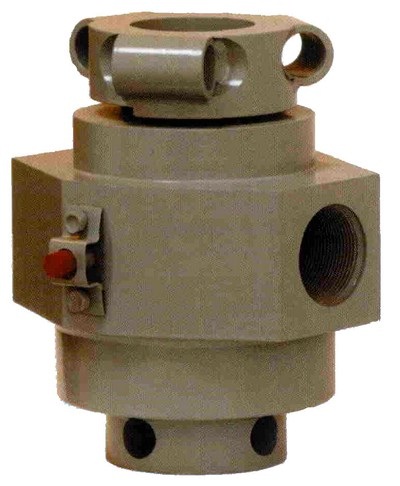

Кран запорный муфтовый PN 70, ЗКМ, 25х70
- Предназначен для установки на цементировочных агрегатах и трубопроводах, предназначенных для перекачки (закачки) технологических растворов, применяемых в нефтегазодобывающей промышленности, в качестве запорного устройства, а также для установки на оборудовании обвязки обсадных колонн.
- Рабочая среда - цементные растворы, промывочные жидкости на водной основе (глинистые растворы, буровые растворы с небольшим содержанием твердой фазы).
- Температура рабочей среды от -30 до +120оС.
- Кран может работать в районах с умеренным климатом.
Таблица 1
Обозначение | Размеры, мм | PN, МПа | Масса, кг |
L | H | D | G |
ЗКМ 25х70 | 210 | 225 | 25 | НКТ60 | 70 | 27 |
ЗКМ 40х70 | 234 | 270 | 40 | 32 |
ЗКМ 50х70 | 234 | 270 | 50 | 32 |
Схема крана запорного муфтового PN 70
Основные конструктивные особенности
- Корпус изготавливается методом объемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Присоединение муфтовое, резьба гладких труб 60 ГОСТ 633-80.
- Уплотнение пробки - "металл по металлу".
- Притирка пробки и вкладыша обеспечивает высокую герметичность крана.
- Применение сферической шайбы обеспечивает равномерность прижатия вкладышей к корпусу.
- Принудительное нагнетание смазки между вкладышами и пробкой в момент открытия-закрытия крана позволяет значительно снизить крутящий момент на рукоятке.
- Кран снабжен указателем положения запорного органа.
- Фиксация пробки в корпусе по вертикальной оси обеспечивает соосность проходного отверстия корпуса и пробки.
