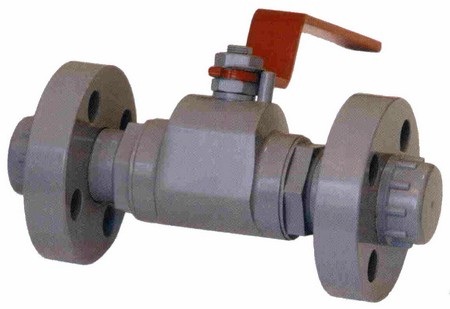

Краны шаровые PN 16

ПОИСК

Краны шаровые PN 16 Краны шаровые PN 16



- Устанавливается на автомобильных газонаполнительных компрессорных станциях, а также на трубопроводах обвязки систем, транспортирующих жидкие и газообразные среды. Предназначены для периодического перекрытия потока рабочей среды.
- Материал корпуса - сталь 30ХМА, пробки (шара) - сталь 38ХН3МФА. Рабочая среда - природный газ с температурой от минус 60 до плюс 80оС. Направление потока рабочей среды - любое.
- Присоединение к трубопроводу - фланцевое (с линзовым уплотнением), ниппельное под приварку, ниппельное под шарово-конусное уплотнение. Управление кранами - ручное.
- Краны могут работать в районах с умеренным и холодным климатом.



Таблица 1

Обозначение исполнения

Таблица - фигура

Номинальное давление,
МПа

Условный проход,
мм

Габаритные размеры,
LxBxH

Рис.

Масса комплекта,
не более, кг

АК 39001-015-00

11лс61п

32

15

120x42x105

2

1,1

-01

11лс61п1

200x42x105

3

1,3

-02

11лс61п2

160x42x105

1

1,42

АК 39001-025-00

11лс61п3

25

218x62x141

1

4,7

-01

11лс61п4

294x66x136

4

13,1

-02

11лс61п

156x66x136

2

4,2

-03

11лс61п1

241x66x136

3

5,7

-04

11лс61п5

458x66x136

5

14,9

АК 39001-032-00

11лс61п3

32

250x80x150

1

6,3

-01

11лс61п4

345x80x150

4

20,6

-02

11лс61п5

500x80x150

5

23,1


Схема крана шарового PN 32

Основные конструктивные особенности

- Применение флубонового уплотнения «штуцер-шар», а также хромированной полированной самоустанавливающейся пробки позволяет снизить момент на рукоятке и добиться легкого открытия и закрытия крана.
- Герметичность шпинделя относительно внешней среды и соединения "корпус-штуцер" обеспечивается резиновыми уплотнительными кольцами.
- Краны проходят полный цикл испытаний, чтобы гарантировать отсутствие протечки вне зависимости от ситуации.
- Краны не требуют обслуживания и спроектированы для длительного срока эксплуатации.
