Задвижка перфорационная, ЗП-130х21М

ПОИСК

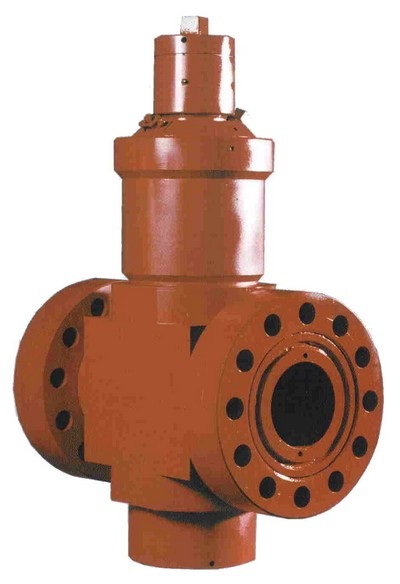

Задвижка перфорационная, ЗП-130х21М Задвижка перфорационная, ЗП-130х21М




Предназначена для герметизации устья скважин при проведении прострелочных работ обсадных колонн.

Рабочая среда - нефть, газ, газоконденсат, промывочная жидкость, вода и их смеси.

Температура рабочей среды до +121оС.
Температура окружающей среды от минус 60оС до +40оС.
Управление задвижкой - ручное.

Габаритные и присоединительные размеры, масса задвижек указаны в таблице.





Обозначение изделия

PN,
МPа
(psi)

L

H

D

D1

D2

D3

D4

d

Масса

Присоединение

Размеры, мм

кг

-

ЗП-130х21М

21
(3000)

613

1060

130

380

317.5

211.1

-

32

480

180х21
ГОСТ28919
(7.1/16''x3000 6A API)

ЗП-130х35М

35
(5000)

737

1060

130

395

-

39

535

180х35
ГОСТ28919
(7.1/16''x5000 6A API)

ЗП-130х35М-01

35
(5000)

737

1060

130

395

325

-

217

32

490

156х32
РД26-16-40-89

ЗП-150х21М

21
(3000)

613

1060

150

380

317.5

211.1

-

32

450

1180х21
ГОСТ28919
(7.1/16''x3000 6A API)

ЗП-150х35М

35
(5000)

737

1060

150

395

-

39

515

180х35
ГОСТ28919
(7.1/16''x5000 6A API)

ЗП-150х35М-01

35
(5000)

737

1060

150

395

325

-

217

39

482

156х32
РД26-16-40-89

ЗП-130х70М

70
(10000)

737

1100

130

480

403

-

241.8

42

600

180х70
ГОСТ28919
(7.1/16''x10000 6A API)

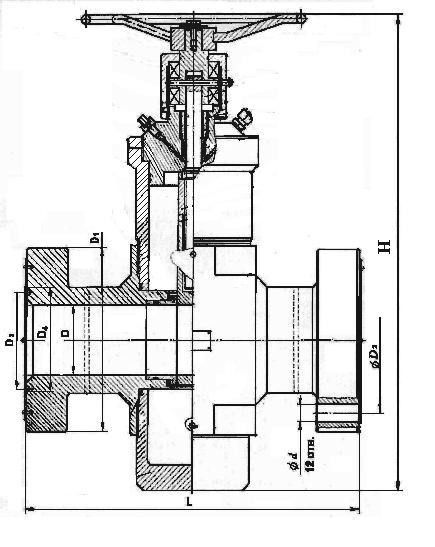

Схема задвижки перфорационной

Основные конструктивные особенности и преимущества

- Корпусные детали задвижки изготавливаются методом штамповки, что обеспечивает их высокую прочность.
- Уплотнение штока выполнено из полимерных материалов и, наряду, с двумя опорными подшипниками значительно снижает крутящий момент на маховике.
- Соединение адаптера со шпинделем выполнено через срезной штифт, что исключает поломку деталей задвижки.
- Имеется задняя опора шпинделя, что позволяет заменить основное уплотнение при наличии давления в задвижке.
