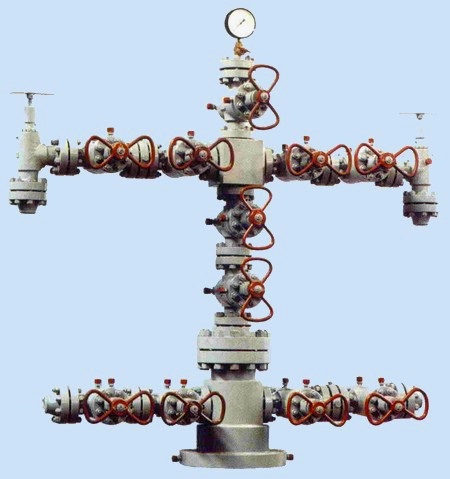

Арматура фонтанная Арматура фонтанная


Арматура фонтанная для нефтяных и газовых скважин предназначена для герметизации устья скважин, контроля и регулирования режима их эксплуатации, а также для проведения различных технологических операций на рабочее давление 14, 21, 35, 70, 105 МПа (2000, 3000, 5000, 10000, 15000psi). Изготавливается типа АФ - с подвешиванием лифтовой колонны в муфтовой подвеске, типа АФК - с подвешиванием лифтовой колонны в переводном фланце, типа АФа - с дополнительной трубной головкой обеспечивающей двухрядную концентричную подвеску подъемных труб, а также как с дублирующими задвижками и без них на боковых отводах елки и трубной головки.

Основные параметры арматуры фонтанной указаны в таблицах 1 и 2.

Класс материалов корпусной группы и элементов запорных органов задвижек по спец. 6А API.

Температура рабочей среды до +121оС. Температура окружающей среды от минус 60оС до +40оС. Оборудование выпускаемое согласно спецификации 6А API на температурный класс от L (-46oC до +82оС) до V (+2оС до +121оС).


Таблица 1.
Условные проходы арматур фонтанных, мм (дюймы)

Ствола елки

Боковых отводов елки

Боковых отводов трубной головки

Номинальное давление,
МПа (psi)

50(2.1/16)

50(2.1/16)

50(2.1/16)

21(3000), 35(5000),
70(10000), 105(15000)

65(2.9/16)

50(2.1/16), 65(2.9/16)

50(2.1/16), 65(2.9/16)

80(3.1/8)

50(2.1/16), 65(2.9/16), 80(3.1/8)

100(4.1/16)

65(2.9/16), 80(3.1/8), 100(4.1/16)


Таблица 2.
Условный проход присоединительных фланцев трубной головки арматур фонтанных в зависимости от прохода ствола елки, мм (дюймы)

Верхнего фланца трубной головки

Нижнего фланца трубной головки

Условный проход ствола елки

Номинальное давление,
МПа (psi)

180(7.1/16)

280(11)

50(2.1/16), 65(2.9/16), 80(3.1/8)

21(3000), 35(5000),
70(10000), 105(15000)

230(9)

100(4.1/16)


Таблица 3.
Предельная осевая нагрузка подвешиваемой лифтовой колонны в зависимости от условного диаметра труб

Условный диаметр труб, мм

60

73

89

102

114

Номинальное давление, МПа (psi)

14
(2000)

21
(3000)

35
(5000)

70
(10000)

105
(15000)

14
(2000)

21
(3000)

35
(5000)

70
(10000)

105
(15000)

14
(2000)

21
(3000)

35
(5000)

70
(10000)

105
(15000)

14
(2000)

21
(3000)

35
(5000)

70
(10000)

105
(15000)

14
(2000)

21
(3000)

35
(5000)

70
(10000)

105
(15000)

Предельная осевая нагрузка, Q, т

15

20

30

45

70

20

30

45

80

100

30

45

65

100

130

30

40

60

100

150

35

50

75

120

150

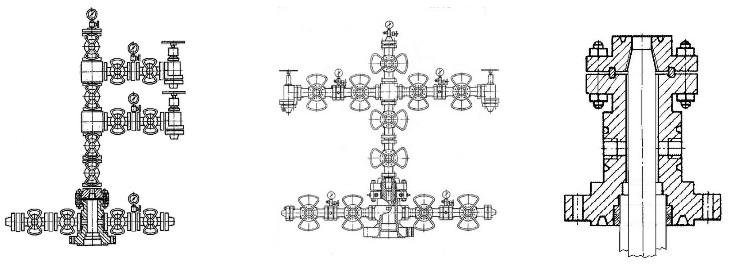

Схемы вариантов арматуры фонтанной

Основные конструктивные особенности и преимущества

- Корпусные детали арматуры изготовлены методом ковки, что обеспечивает их высокую прочность и надежность.
- Изготавливается по любой схеме ГОСТ 13846 или согласно требованиям спецификации 6А API типа АФ с подвешиванием лифтовой колонны в муфтовой подвеске и типа АФК с подвешиванием лифтовой колонны в переводном фланце.
- Подвеску подъемной колонны можно осуществлять как в муфтовой подвеске трубной головки с уплотнением резиновыми кольцами или металл по металлу, так и в переводном фланце с резьбой 60, 73, 89, 102 ; В-60, В-73, В-89, В-102; НКМ-60, НКМ-73, НКМ-89, НКМ-102 ГОСТ633-80 или по API Spec 5B TBG 2 3/8'', 2 7/8'', 3 1/2'', 4''.
- Конструкция подвески НКТ и трубной головки позволяет устанавливать пробку с обратным клапаном для обеспечения возможности замены фонтанной елки и задвижек боковых отводов без глушения скважины под давлением.
- В боковых отводах фонтанной елки и трубной головки предусмотрены промежуточные фланцы с термокарманом для установки термометров и вентилями для установки манометров.
- Арматура комплектуется всеми необходимыми запасными деталями и технологическим инструментом для сборки и эксплуатации.
