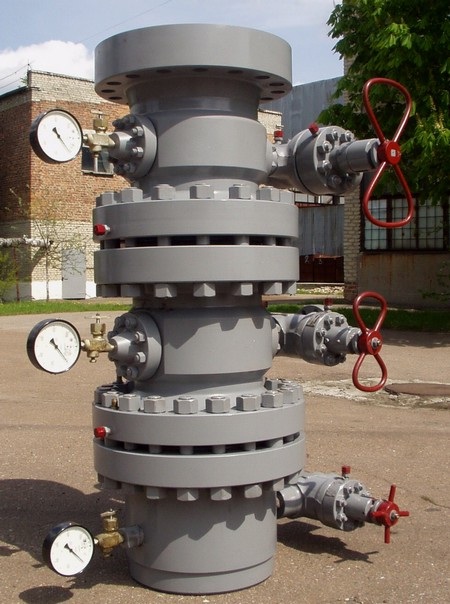

Оборудование обвязки обсадных колонн

Оборудование обвязки обсадных колонн

- Оборудование обвязки обсадных колонн ОКК1, ОКК2, ОКК3, выпускаемое заводом, предна-значено для подвешивания обсадных колонн 426(16.3/4''), 324 (12.3/4''), 245(9.5/8''), 178(7''), 168 (6.5/8''), 146 (5.3/4''), 140(5.1/2'') и разобщения меж-колонных пространств, проведения ряда технологи-ческих операций, установки противовыбросового оборудования ( в процессе бурения) и фонтанной арматуры (в процессе эксплуатации) на рабочее дав-ление 14, 21, 35, 70, 105 МПа (2000, 3000, 5000, 10000, 15000psi).
- Верхний фланец, если не оговорено заказчиком Ду280 (11'').
- Класс материалов корпусной группы и элементов запорных органов задвижек по спец. 6А API.
- Температура рабочей среды до +121оС. Температура окружающей среды от минус 60оС до +40оС. Обору-дование выпускаемое согласно спецификации 6А API на температурный класс от L (-46oC до +82оС) до V (+2оС до +121оС).

Параметры	Наименование типового представителя
Параметры	ОКК1-21	ОКК1-35	ОКК2-21	ОКК2-35	ОКК2-70	ОКК3-35	ОКК3-70	ОКК3-105
Диаметр обсадной колонны D, мм	219 (8.5/8) 245(9.5/8'')	219 (8.5/8) 245(9.5/8'')	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)	426 (16.3/4)	426 (16.3/4)	426 (16.3/4)
Диаметр обсадной колонны, закрепляемой в подвеске D₁, мм	140 (5.1/2) 146 (5.3/4'') 168 (6.5/8'') 178 (7)	140 (5.1/2) 146 (5.3/4'') 168 (6.5/8'') 178 (7)	219 (8.5/8) 245(9.5/8'')	219 (8.5/8) 245(9.5/8'')	219 (8.5/8) 245(9.5/8'') 273(10.3/4)	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)	299 (11.3/4) 324 (12.3/4'') 340 (13.3/8)
Диаметр обсадной колонны, закрепляемой в подвеске D₂, мм	-	-	140 (5.1/2) 146 (5.3/4'') 168(6.3/8) 178(7)	140 (5.1/2) 146 (5.3/4'') 168(6.3/8) 178(7)	140 (5.1/2) 146 (5.3/4'') 168(6.3/8) 178(7) 194(7.3/8)	219 (8.5/8) 245(9.5/8'') 273 (10.3/4)	219 (8.5/8) 245(9.5/8'') 273 (10.3/4)	219 (8.5/8) 245(9.5/8'') 273 (10.3/4)
Диаметр обсадной колонны, закрепляемой в подвеске D₃, мм	-	-	-	-	-	140 (5.1/2) 146 (5.3/4'') 168 (6.5/8'') 178(7) 194 (7.5/8)	140 (5.1/2) 146 (5.3/4'') 168 (6.5/8'') 178(7) 194 (7.5/8)	140 (5.1/2) 146 (5.3/4'') 168 (6.5/8'') 178(7) 194 (7.5/8)
L, мм	850		1090		1320	1340	1340	930
H, мм	460		1065		1150	1730	1730	1890
Масса кг	345...370	435...460	1115...1140	1255...1280	1540...1660	2470...2620	2470...2620	4840

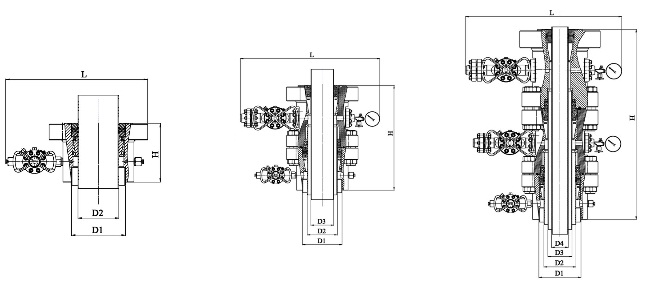

Схемы вариантов обвязки обсадных колонн

Основные конструктивные особенности и преимущества

- В конструкции оборудования обвязки обсадных колонн подвешивание обсадных труб предусмотрено на клиновой подвеске.
- Уплотнение производится специальным пакерным устройством, крестовины имеют боковые отводы с запорной арматурой (краны или задвижки) с одной стороны и фланцы с вентилем для присоединения манометра с другой стороны.
- Корпусные детали изготовлены ковкой, что обеспечивает их высокую прочность и надежность.
- Оборудование обвязки обсадных колонн комплектуется обратными клапанами и разрядными пробками, необходи-мым технологическим инструментом для сборки и эксплуатации.
- По требованию заказчика оборудование поставляется как в комплекте, так и отдельными узлами (клиновая подвеска, пакерное уплотнение, катушки обвязок).
