Затворы обратные L30(L10) Py 16-100

ПОИСК

Затворы обратные L30(L10) Py 16-100 Затворы обратные L30(L10) Py 16-100


Обратный затвор Соответствует требованиям PED 97/23/EC

- ДЛИННЫЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ –
- ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА
- НЕБОЛЬШОЕ ЗАСТРОЕННОЕ ПРОСТРАНСТВО
- ВАРИАБЕЛЬНОСТЬ – КОНСТРУКЦИОННЫЕ ВАРИАНТЫ ПО ЖЕЛАНИЮ ЗАКАЗЧИКА

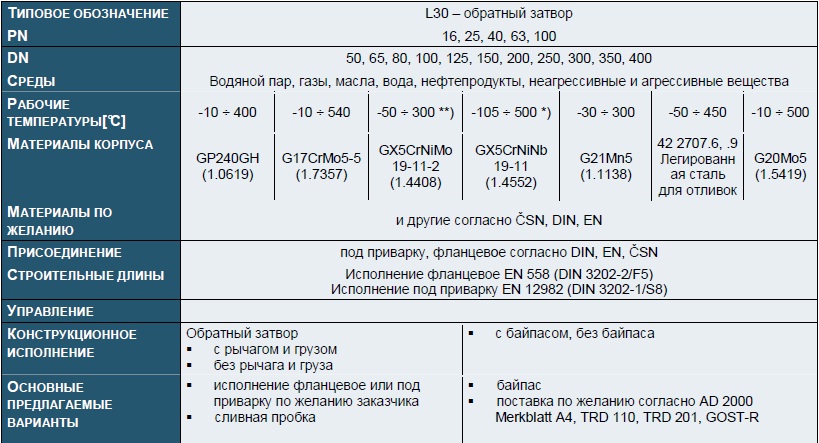

ОСНОВНЫЕ ПАРАМЕТРЫ
Применение для температур низших чем -50 °C – необходимо провести ударное испытание ударной вязкости при предполагаемой рабочей температуре.
Применение для более низких температур до -196 °C по запросу.

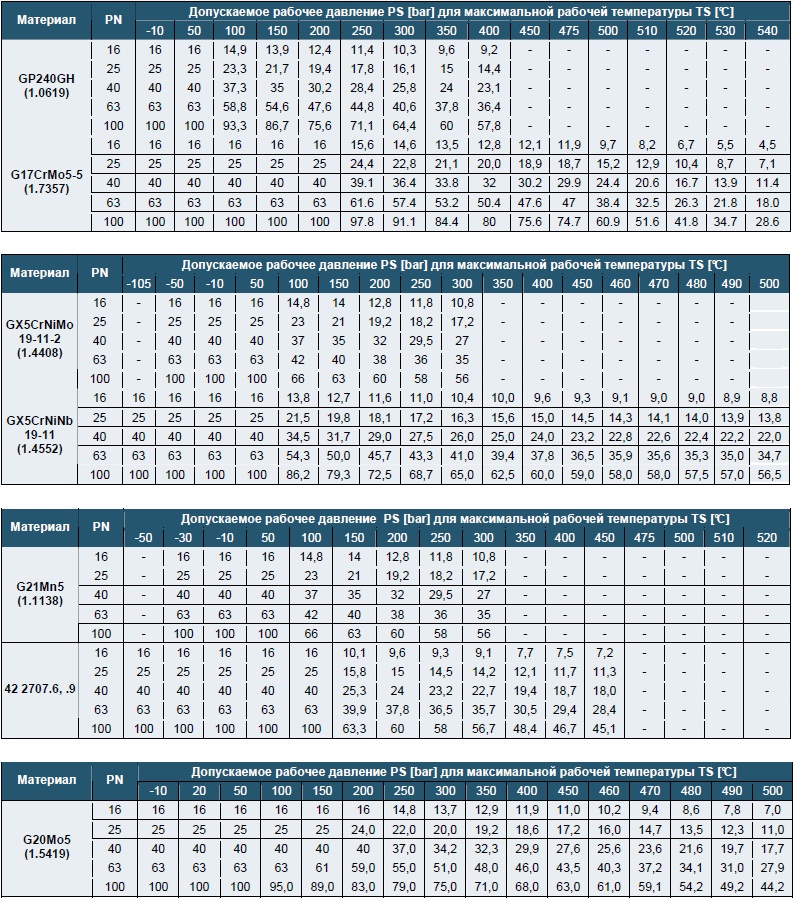

РАБОЧИЕ ПАРАМЕТРЫ

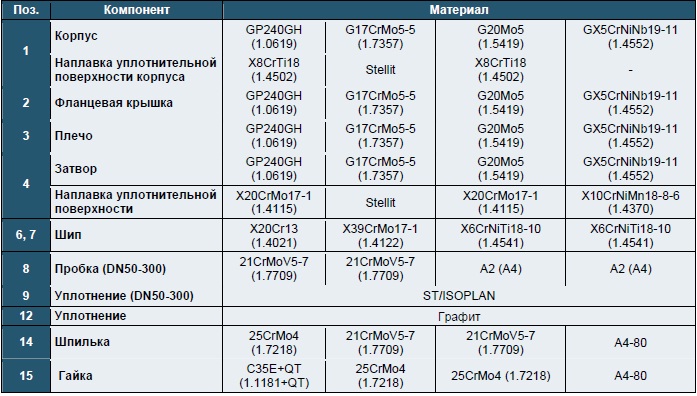

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

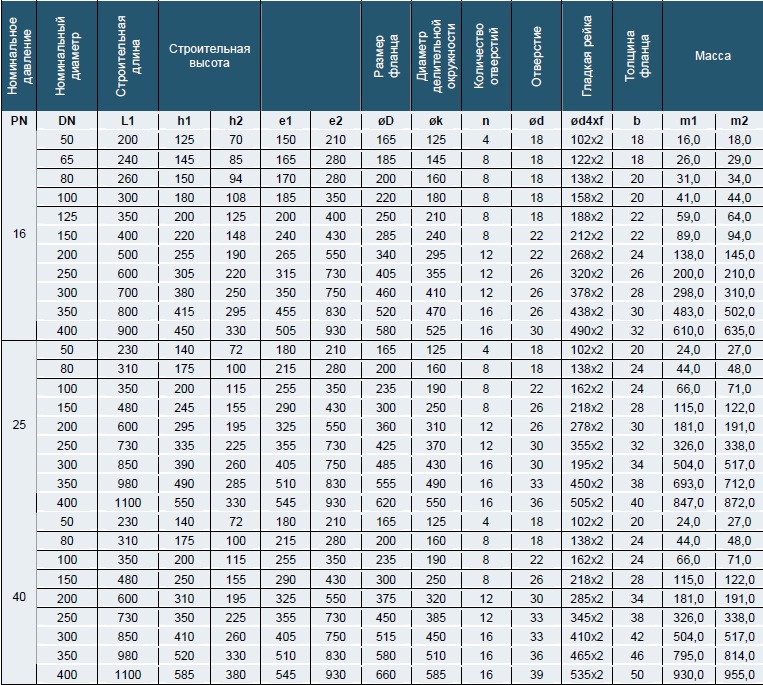

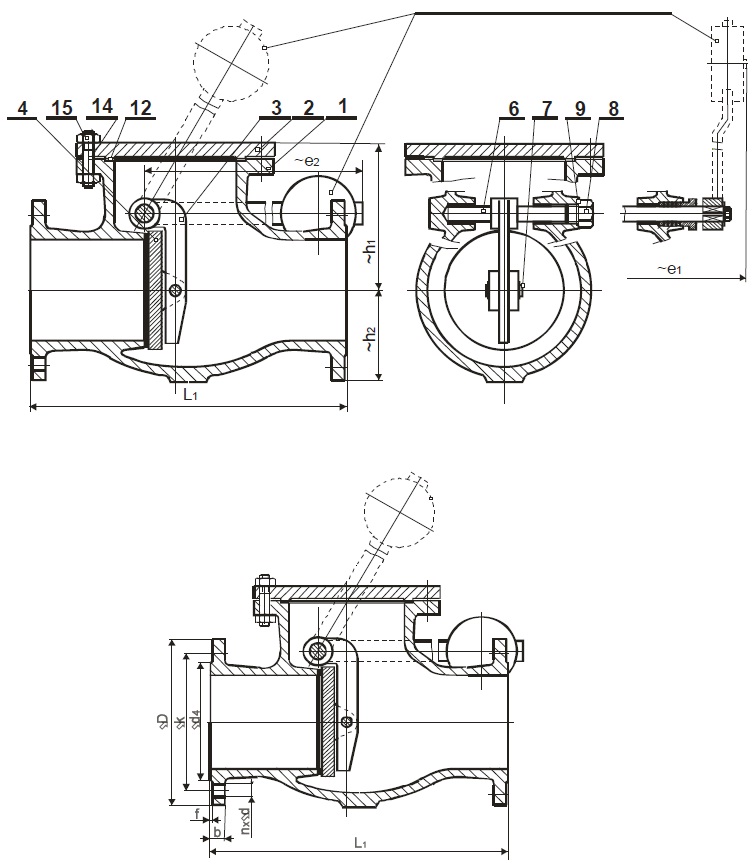

РАЗМЕРЫ АРМАТУРЫ

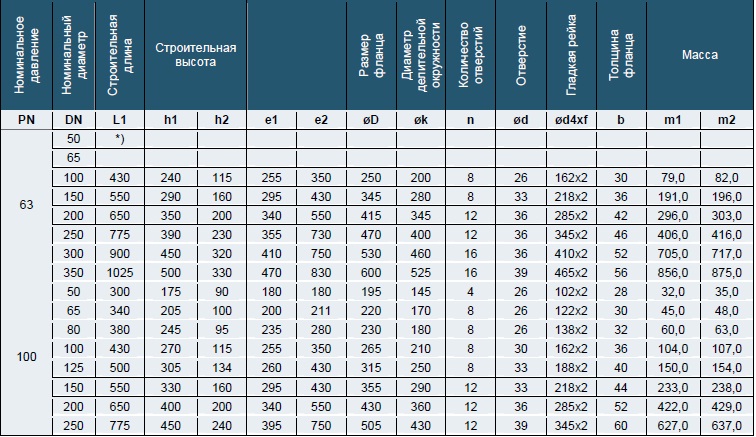

РАЗМЕРЫ АРМАТУРЫ
Фланцевое исполнение
Строительная длина: EN 558
Фланцы: EN1092-1
Уплотнительная рейка: EN 1092-1 (раньше DIN 2526/1975 – Form C)
Варианты по желанию: ČSN 13 1160 и другие

m1 - масса клапана вез рычага и без груза
m2 - масса клапана с рычагом и с грузом

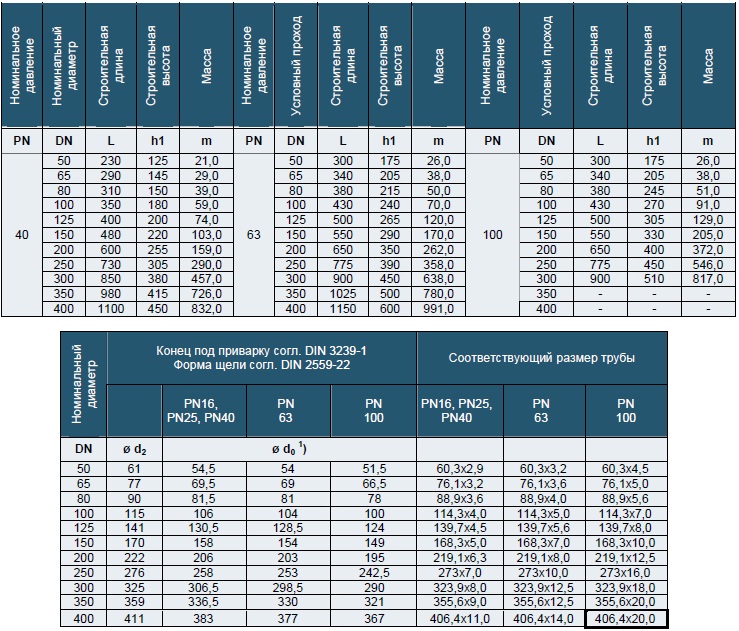

РАЗМЕР АРМАТУРЫ
m1 - масса клапана вез рычага и без груза
m2 - масса клапана с рычагом и с грузом

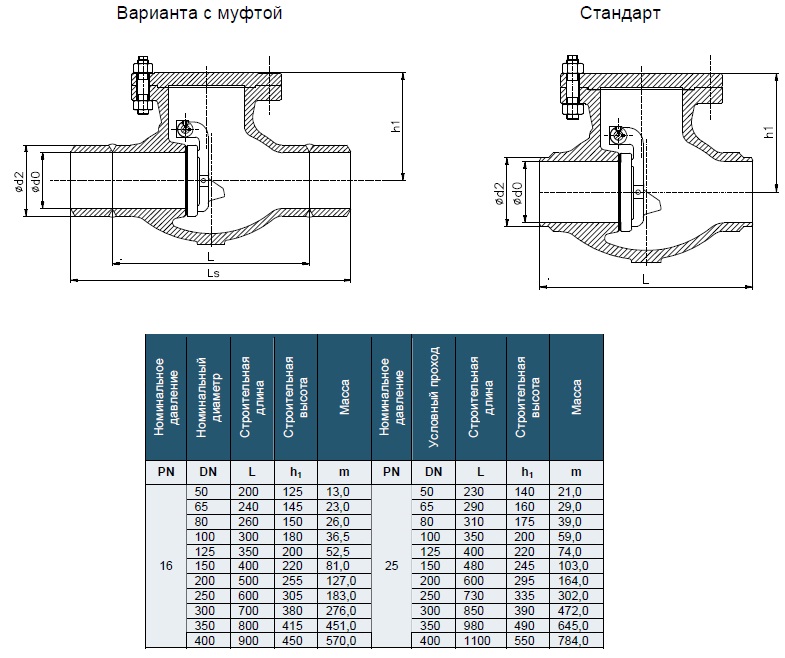

РАЗМЕРЫ АРМАТУРЫ

Строительная длина: см.таблицу
Концы под приварку: DIN 3239-Часть 1
Форма щели: DIN 2559 Лист 1 – Форма 22
Варианты по желанию: ČSN 13 1075, EN 12 627, и другие

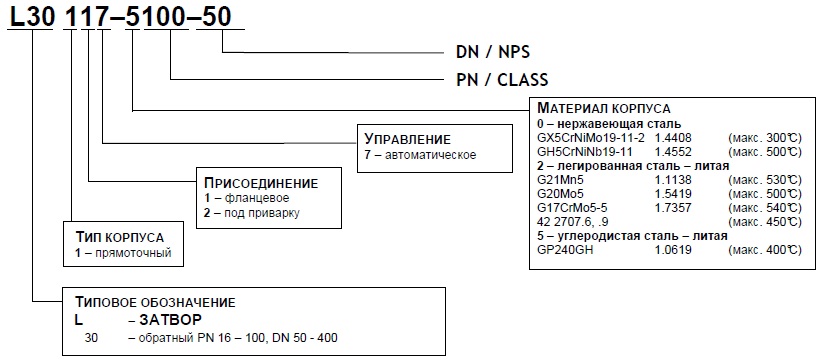

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ

MОНТАЖ И РАБОТА АРМАТУРЫ
Обратный затвор необходимо установить в горизонтальном положении пробкой вниз. Арматуры устанавливаются в прямые пролеты
трубопровода с бесперебойным течением рабочей среды. Монтаж и укрепление трубопровода должны элиминировать силы, моменты
и вибрации действующие на арматуры.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам арматуры
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Соблюдайте, пожалуйста, среду и трубопровода чистыми, например при помощи фильтров.
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить.
