Клапаны запорные и регулирующие C09.1, C09.3 Py 10–40

ПОИСК

Клапаны запорные и регулирующие C09.1, C09.3 Py 10–40 Клапаны запорные и регулирующие C09.1, C09.3 Py 10–40


Запорная арматура и запорная с регулирующим золотником, с сильфоном, с не вращающимся выдвижным шпинделем. Классическая бугельная конструкция прямая C09.1 или с наклонным шпинделем C09.3.
Соответствует требованиям PED 97/23/EC, ČSN EN 13 709.

- ВЫСОКАЯ ПЛОТНОСТЬ – ИСПОЛНЕНИЕ С СИЛЬФОНОМ
- ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН
- НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР.
- ПОНИЖЕНИЕ ГИДРАВЛИЧЕСКИХ ПОТЕРЬ – ИСПОЛНЕНИЕ С НАКЛОННЫМ ШПИНДЕЛЕМ
- ПРОСТОЙ РЕМОНТ СЕДЛА – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ
- НЕРЖАВЕЮЩИЕ МАТЕРИАЛЫ – ИСПОЛЬЗОВАНИЕ ДЛЯ АГРЕССИВНЫХ ВЕЩЕСТВ

Изменение правил допускается.
1) Применение при температурах от -196°C до +250°C – на спрос.

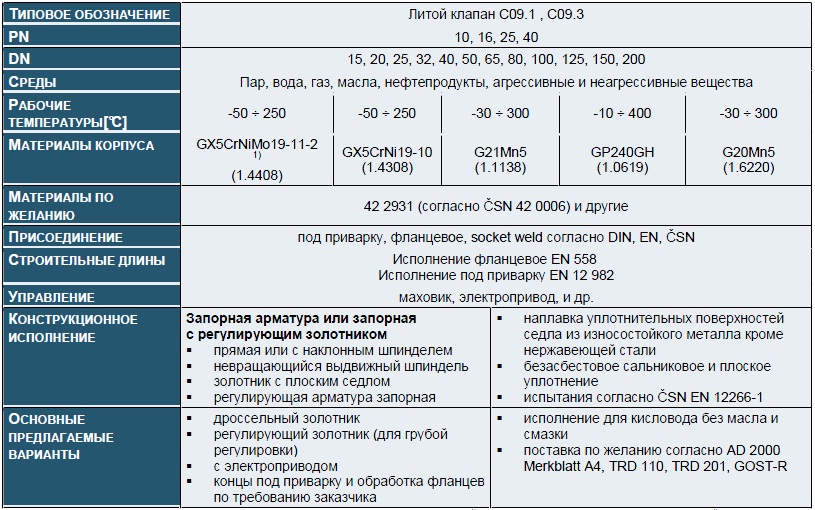

ОСНОВНЫЕ ПАРАМЕТРЫ

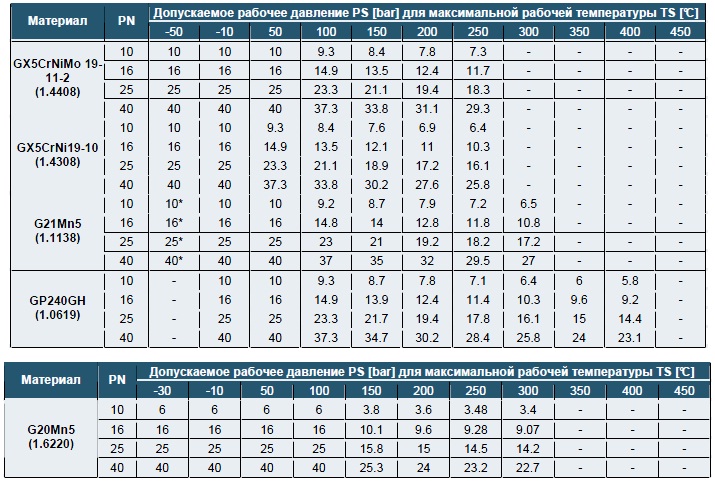

РАБОЧИЕ ПАРАМЕТРЫ

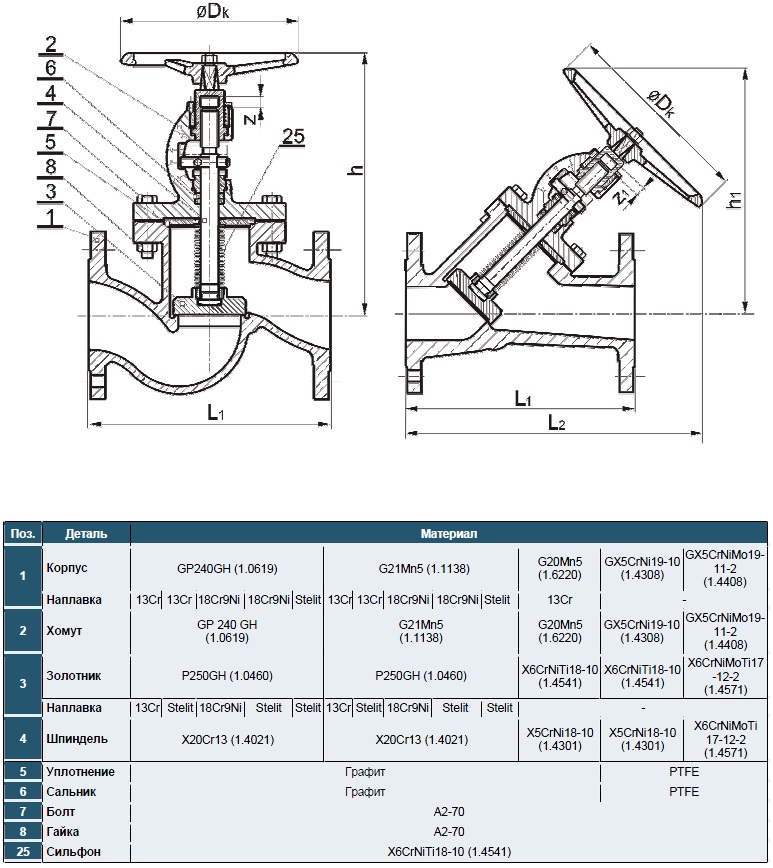

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

РАЗМЕРЫ АРМАТУРЫ

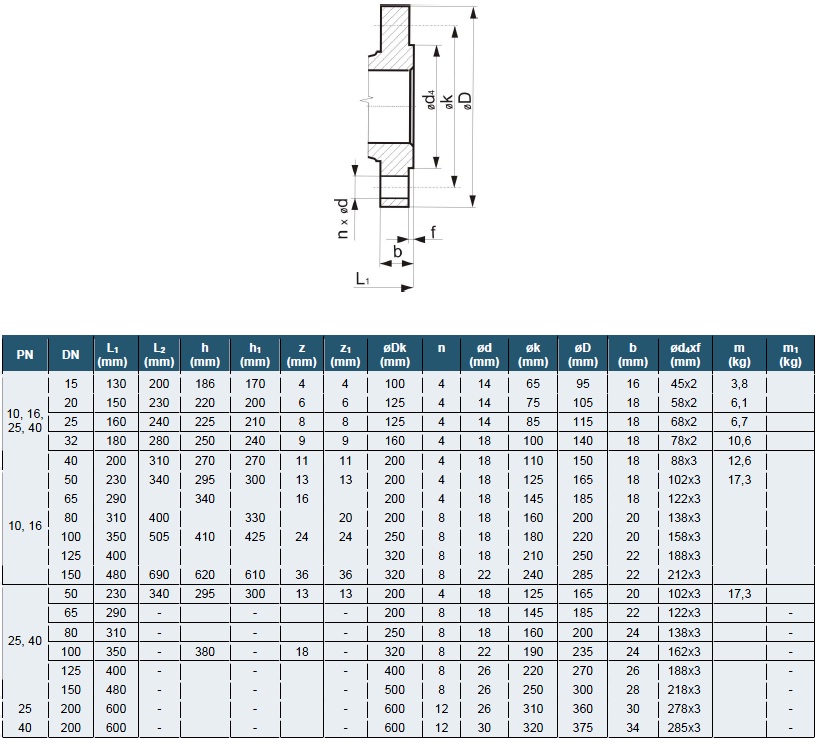

Фланцевое исполнение
Строительная длина: ČSN EN 558
Фланцы: ČSN EN 1092-1
Уплотнительная рейка: ČSN EN 1092-1 – Тип B1, (раньше DIN 2526/1975 – Form C)
Варианты по желанию: ČSN 13 1160, DIN 2501, и другие
Отделки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Тип C или D (раньше DIN 2512/1975),
выкружка или выступ ČSN EN 1092-1 – Тип E или F (раньше DIN
2513/1966 – Form V13 или Form R13), и др.

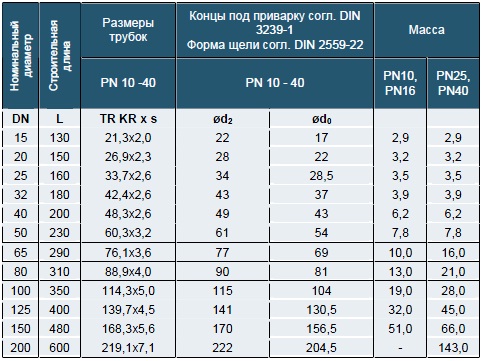

Исполнение под приварку
Строительная длина: ČSN EN 12982 – ряд 1
Размеры концов под приварку: DIN 3239 – Часть 1
Форма концов под приварку: DIN 2559–Лист 1 - форма 22
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627, и другие

KОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ – ДЕТАЛИ
Исполнение под электропривод – форма C согл. DIN 3338

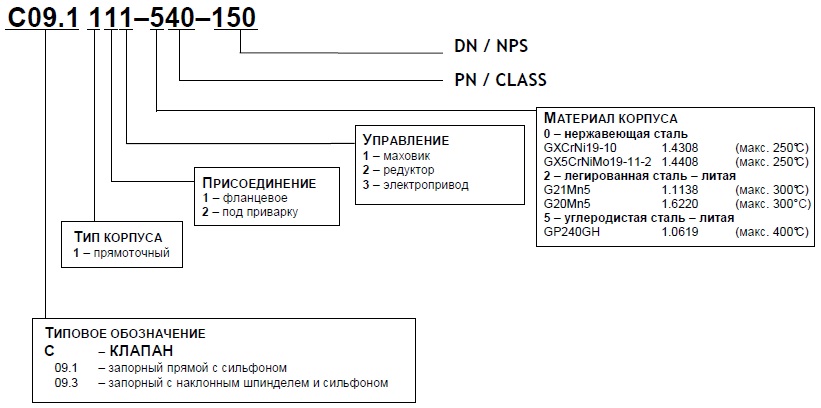

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ

MОНТАЖ И РАБОТА АРМАТУРЫ

Арматуру можно установить в любой позиции. Среда должна протекать в соответствии направлению, обозначенному на корпусе.

При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Поэтому
необходимо соблюдать трубопровод и среду чистыми, например, при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить.
