Клапаны высокого давления запорные и регулирующие V58, V43 Ру 160-400
Запорная V58 и регулирующая V43 арматура с невращающийся выдвижным шпинделем, фланцевое исполнение до PN 250 или под приварку, концы под приварку из кованной стали, безасбестовая сальниковая набивка.
Надёжная, массивная и проверенная конструкция арматуры.
Соответствует требованиям PED 97/23/EC, ČSN EN 13709.
- ДЛИНИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ СЕДЛА И ЗОЛОТНИКА – ОБЕСПЕЧЕН
- НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР.
- ПОНИЖЕННЫЙ РИСК НЕПЛОТНОСТИ – ОДИНАРНЫЙ КОРПУС БЕЗ УПЛОТНЕНИЯ КРЫШКИ
- СНИЖЕНИЕ СЕРВИСНЫХ РАСХОДОВ – ШТЫКОВОЕ СОЕДИНЕНИЕ БУГЕЛЯ И КОРПУСА ПОЗВОЛЯЕТ
- БЫСТРЫЙ ДЕМОНТАЖ
- УЛУЧШЕННОЕ УПРАВЛЕНИЕ – ГАЙКА ШПИНДЕЛЯ НА ШАРИКОВЫХ ПОДШИПНИКАХ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ, РАЗЛИЧНЫЕ МАТЕРИАЛИ И ИСПОЛНЕНИЕ КОНЦОВ
- ПОД ПРИВАРКУ И ФЛАНЦЕВ ПО ВАШЕМУ ЖЕЛАНИЮ

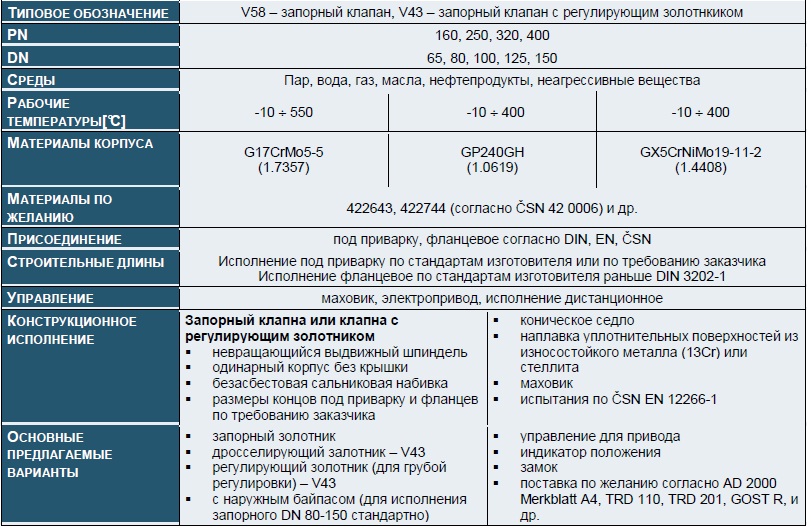

ОСНОВНЫЕ ПАРАМЕТРЫ

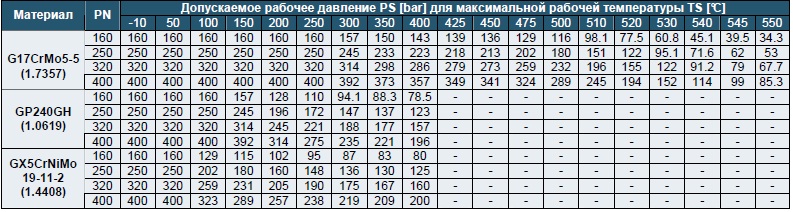

РАБОЧИЕ ПАРАМЕТРЫ

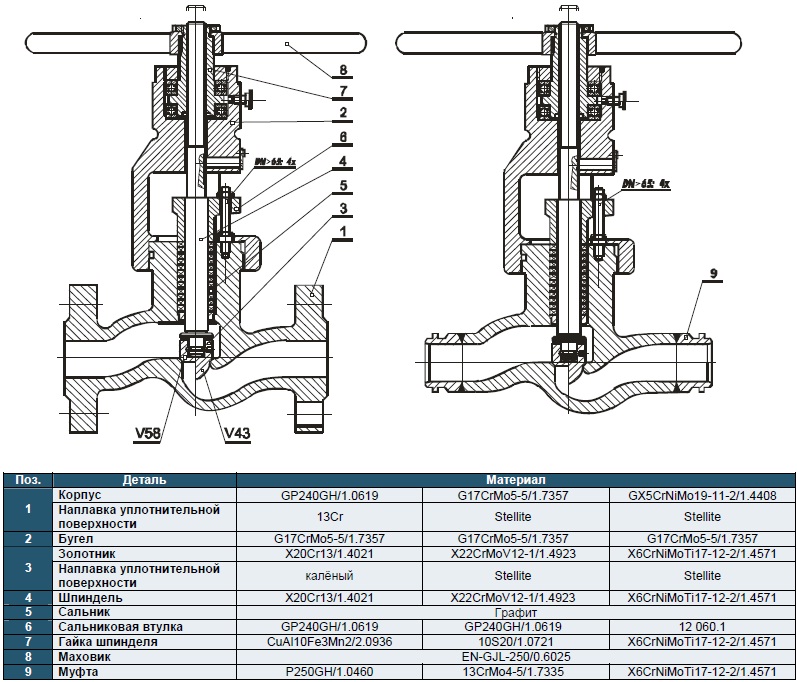

ПРИМЕНЕННЫЙ МАТЕРИАЛ
РАЗМЕРЫ АРМАТУРЫ

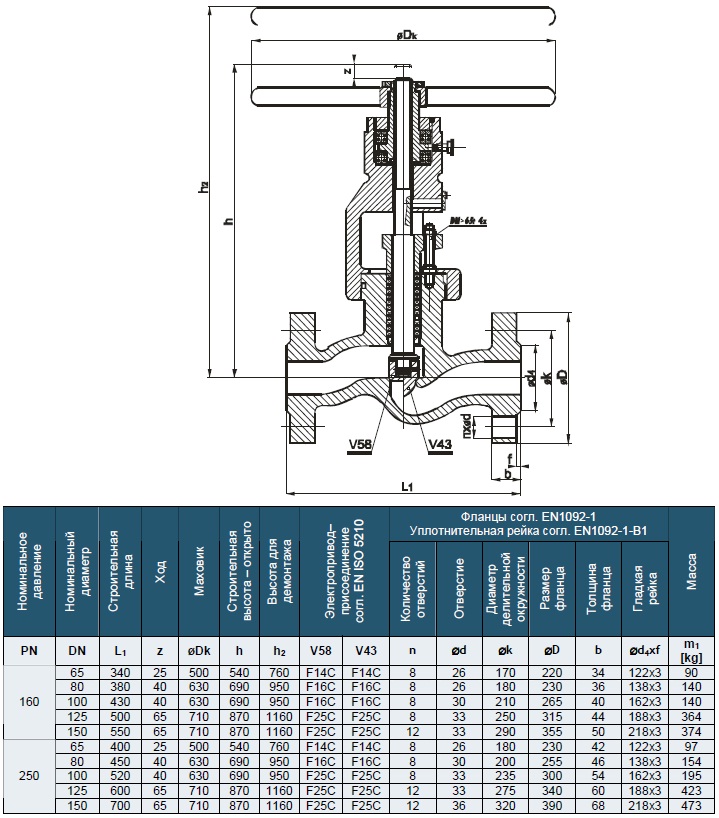

Фланцевое исполнение
Строительная длина: DIN 3202 – Часть 1- ряд F2 (PN160); ряд F3 (PN250)
Фланцы: ČSN EN 1092-1, (DIN 2501 – Лист 1/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Tип B1, (согл. DIN 2526/1975 – Form E)
Варианты по желанию: ČSN 13 1160, и другие
Обработки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Tип C или D (раньше DIN 2512/1975
– Form F или Form N), выкружка или выступ ČSN EN 1092-1 – Tип С
или D (раньше DIN 2513/1966 – Form V13 или Form R13), и др.

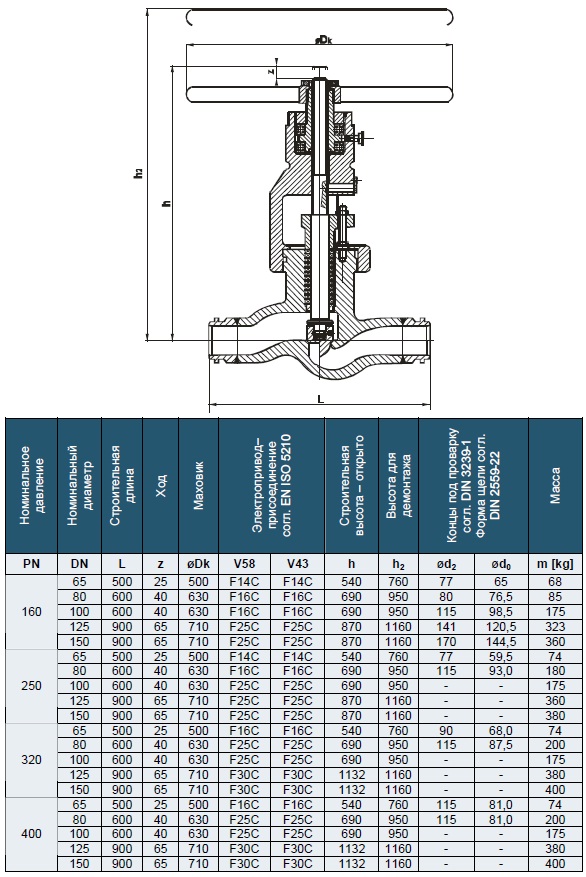

Исполнение под приварку
Строительная длина: по стандартам изготовителя или по требованиям заказчика

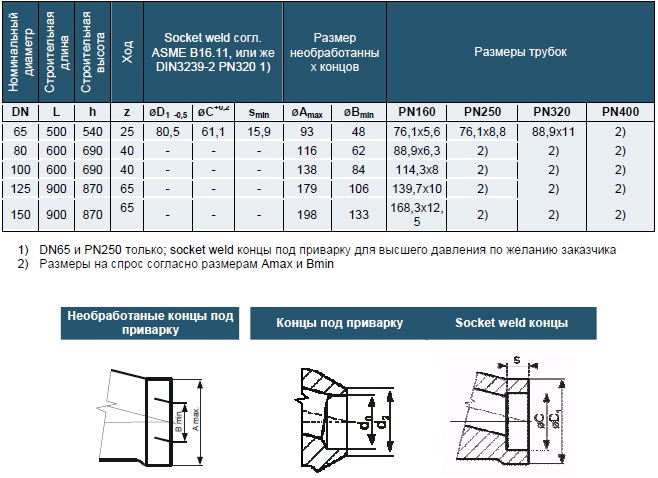

Концы под приварку: DIN 3239 – Часть 1
Присоединительный диаметр: DIN 2559 – Лист 1 – форма 22
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627 и другие

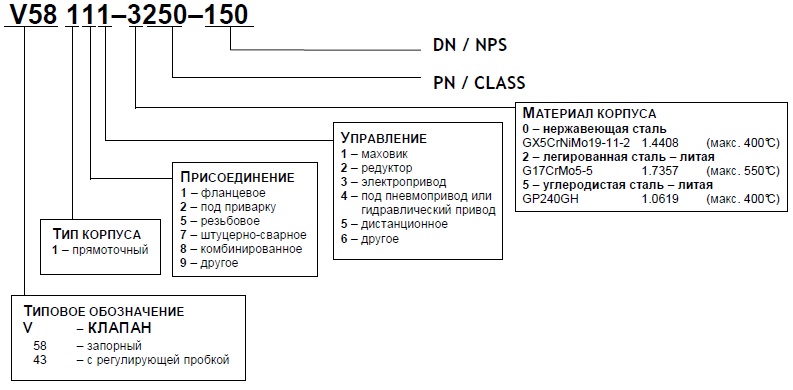

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ:
Арматуру можно установить в любой позиции. Среда должна протекать в соответствии с направлением обозначеным на корпусе.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать максимальным рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Поэтому
необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить
