ГОСТ 16040-70 Ниппели полусферические припайные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры ГОСТ 16040-70 Ниппели полусферические припайные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры


1.

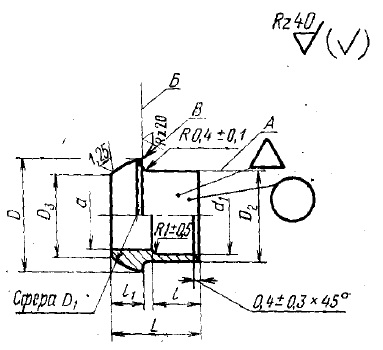

Конструкция и размеры припайных ниппелей    должны соответствовать указанным на чертеже и в таблице.


Таблица 1

Наружный диаметр труб

d

dt

D



D2





1,

L



Пред. откл.

Номин.

Пред. откл.

Пред. откл. по Ml

Нонин.

Пред. откл.

Пред. откл.

Масса 100 шт.

по ВЦ

по АН

+0,2

+0,4

в кг

6

4

6

11,5

11,5

+

8,5

5,5

6

4-0,2

6,5

15

0,60

8

6

8

13,5

13,5

10,5

7,5

8

18

0;80

Ш

8

10

15,5

15,5

12,5

9,5

7,0

Ю,99

12

10

12

17,5

17,5

14,5

11,5

7,!>

!1',Чв

14

12

J4

19,5

19,5

16,5

13,5

10

8,0

21

i;4i

16

14

16

21,5

21,5

18,5

15,5

8,5

1,49

18

16

18

24,0

24,5

±0,2

21,0

17,5

12

±0,4

23

1,84

20

18

20

27,5

28,0

23,0

21,5

2,72

22

20

22

30,0

30,5

25,0

23,0

3,06

24

22

24

30,5

31,0

27,0

23,5

зле

25

23

25

32,5

33,0

28,0

25,0

24

3,74

28

26

28

35,5

36,0

31,0

28,0

4,22

ЭО

28

30

36,5

38,0

33,0

29,5

4,49

32

30

32

39,0

41,0

35,0

32,0

14

9,0

26

5,47

34

32

34

42,0

44,0

37,0

34,0

6,76

36

• 34

36

45,0

47,0

39,0

37,5

7,24

38

36

38

45,5

41,0

38,0

8Д4


(Измененная редакция, Изм. № 1).

2.  Материал сталь марок 25 и   12Х18Н9Т      (Х18Н9Т).
3.  Кромку В не притуплять. Заусенцы на кромке не допускаются.
4.  Допуски радиального биения сферы Dx и торцового — поверхности Б относительно оси поверхности А — 0,05 мм.
(Измененная редакция, Изм. № 2).
5.  Технические требования —  по ГОСТ   16078—70.

Пример условного обозначения припайного ниппеля к трубопроводу DH 18 из стали марки 25:


Ниппель припайной 18—023 ГОСТ 16040—70 То же, из стали марки 12Х18Н9Т:
Ниппель припайной 18—012 ГОСТ 16040—70 То же, для изделий авиационной и общей техники:
Ниппель припайной 18—023 ГОСТ 16040—70
Ниппель припайной 18—012А ГОСТ 16040—70
