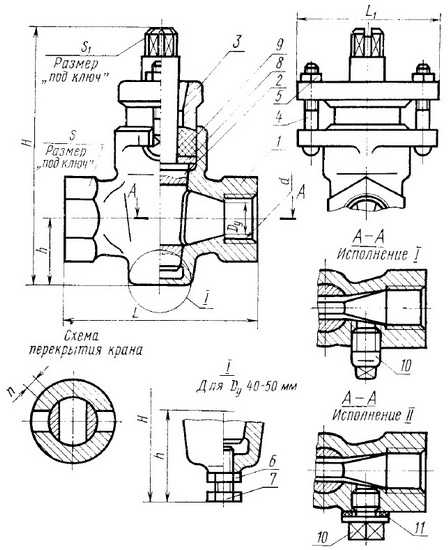

| Раз | «еры | в мм |
|
|
|
|
| Проход условный D | d | н | Л | L | ii | п, не менее | 5 |
| Масса, кг | , не более |
Исполнение / | Исполнение // | |||||||||
25 | Труб. 1 | 150 | 44 | ПО | 80 | 9 | 46 | 17 | 1,90 | 1,93 |
32 | Труб. IV | 178 | 52 | 130 | 98 | 10 | 55 | 19 | 3,00 | 3,03 |
40 | Труб. 11/3 | 230 | 90 | 150 | 110 | 12 | 60 | 22 | 3,70 | 3,73 |
50 | Труб. 2 | 260 | 96 | 170 | 128 | 14 | 75 | 27 | 6,60 | 6,63 |
|
|
| Размеры в мм |
|
| Таблица 2 | |
Наименования деталей | Проход условный D | Номера стандартов или чертежей | |||||
15 | 20 | 25 | 32 | 40 | | 50 | ||
Корпус | 15 | 20 | 25 | 32 | 40 | 50 | По чертежу завода-изготовителя |
Пробка | 15 | 20 | 25 | 32 | 40 | 50 | ГОСТ 11439—65 |
Втулка сальника фланцевая | 17 | 19 | 24 | 26 | 30 | 38 | ГОСТ 11438—65 |
Болт анкерный | М6Х35 | М8Х40 | М8х45 | М10Х50 | Ml 0X50 | М12Х65 | ГОСТ 11440—65 |
Гайка (дет. 5) | Мб—016 | М8—016 | М8—016 | М10—016 | М10—016 | М12—016 | ГОСТ 5915—70 |
Гайка (дет. 6) | __ | — | — | — | М12—016 | М12—016 | ГОСТ 5916—70 |
Болт | __. | — | — | — | Ml 2X30—026 | Ml 2X30—026 | ГОСТ 7796—70 |
Кольцо под-набивочное | 28/18 | 34/20 | 38/24 | 50/26 | 60/30 | 68/38 | Табл. 3 ГОСТ 2422—65 |
Набивка марки ПП | 6X6 | 8X8 | 8X8 | 13X13 | 16X16 | 16X16 | Табл. 3 ГОСТ 2422—65 |
Заглушка (пробка спускная) исполнения / | 8 | 8 | 10 | 10 | 15 | 15 | ГОСТ 8963-59 |
Заглушка (пробка спускная) исполнения // | М12Х1.25 | М12Х1.25 | М16Х1.5 | М16х1,5 | М20Х1.5 | М20Х1.5 | По чертежу завода-изготовителя |
Прокладка уплотнитель-ная | — | — | — | — | — |
| По чертежу завода-изготовителя |
