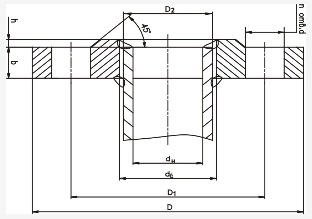

Dy | dh | db | D_ | D1 | b | D2 | h | d | n | Номинальный диаметр резьбы | Вес (кг) |
10 | 14 | 15 | 90 | 60 | 14 | 40 | 2 | 14 | 4 | 12 | 0,63 |
15 | 18 | 19 | 95 | 65 | 14 | 45 | 2 | 14 | 4 | 12 | 0,7 |
20 | 25 | 26 | 105 | 75 | 16 | 58 | 2 | 14 | 4 | 12 | 0,98 |
25 | 32 | 33 | 115 | 85 | 16 | 68 | 2 | 14 | 4 | 12 | 1,17 |
32 | 38 | 39 | 135 | 100 | 18 | 78 | 2 | 18 | 4 | 16 | 1,77 |
40 | 45 | 46 | 145 | 110 | 19 | 88 | 3 | 18 | 4 | 16 | 2,18 |
50 | 57 | 59 | 160 | 125 | 21 | 102 | 3 | 18 | 4 | 16 | 2,71 |
65 | 76 | 78 | 180 | 145 | 21 | 122 | 3 | 18 | 8 | 16 | 3,22 |
80 | 89 | 91 | 195 | 160 | 23 | 138 | 3 | 18 | 8 | 16 | 4,06 |
100 | 108 | 110 | 230 | 190 | 25 | 162 | 3 | 23 | 8 | 20 | 5,92 |
100 | 114 | 116 | 230 | 190 | 25 | 162 | 3 | 23 | 8 | 20 | 5,72 |
125 | 133 | 135 | 270 | 220 | 27 | 188 | 3 | 27 | 8 | 24 | 8,26 |
125 | 140 | 142 | 270 | 220 | 27 | 188 | 3 | 27 | 8 | 24 | 7,94 |
150 | 152 | 154 | 300 | 250 | 27 | 218 | 3 | 27 | 8 | 24 | 10,51 |
150 | 159 | 161 | 300 | 250 | 27 | 218 | 3 | 27 | 8 | 24 | 10,12 |
150 | 168 | 170 | 300 | 250 | 27 | 218 | 3 | 27 | 8 | 24 | 9,63 |
175 | 194 | 196 | 330 | 280 | 29 | 248 | 3 | 27 | 12 | 24 | 11,49 |
200 | 219 | 222 | 360 | 310 | 29 | 278 | 3 | 27 | 12 | 24 | 13,34 |
225 | 245 | 245 | 395 | 340 | 31 | 305 | 3 | 30 | 12 | 27 | 16,93 |
250 | 273 | 273 | 425 | 370 | 31 | 335 | 3 | 30 | 12 | 27 | 18,9 |
300 | 325 | 325 | 485 | 430 | 32 | 390 | 4 | 30 | 16 | 27 | 23,95 |
350 | 377 | 377 | 550 | 490 | 38 | 450 | 4 | 33 | 16 | 30 | 34,35 |
400 | 426 | 426 | 610 | 550 | 40 | 505 | 4 | 33 | 16 | 30 | 44,62 |
450 | 480 | 480 | 660 | 600 | 44 | 555 | 4 | 33 | 20 | 30 | 51,8 |
500 | 530 | 530 | 730 | 660 | 48 | 615 | 4 | 40 | 20 | 36 | 67,3 |
