Клапан обратный подъёмный ЛПА41001
В процессе эксплуатации трубопроводных систем могут возникнуть условия, например при аварийной остановке насоса илиКлапан подъёмный обратный компрессора, технологическом снижении давления на каком-либо участке, при разрыве трубопровода и т. д., когда поток среды изменит направление на обратное. Для того чтобы исключить эту возможность, применяются обратные клапаны, которые пропускают рабочую среду только в одном нужном направлении. При изменении направления потока на обратное они закрываются, прекращая обратное движение рабочей среды.

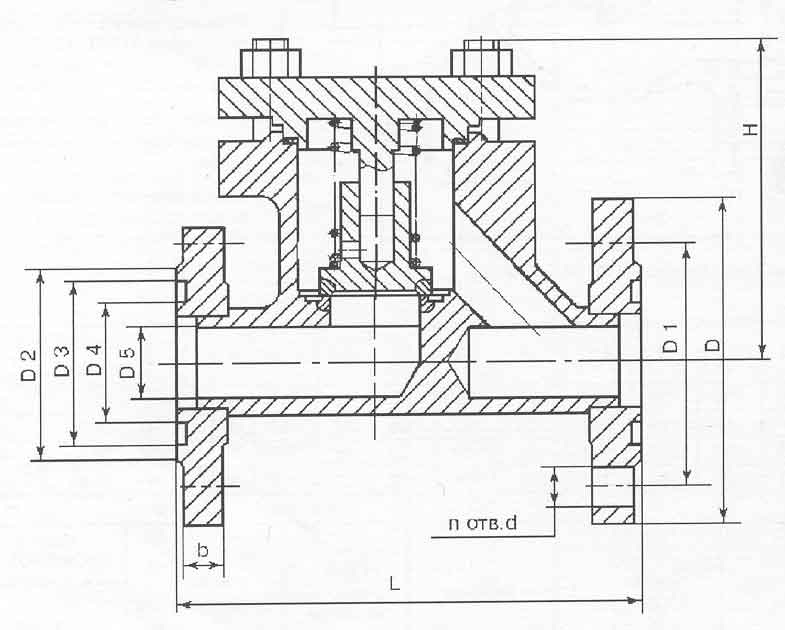

Обратные клапаны бывают поворотные и подъемные. Поворотные подразделяются на простые и безударные, подъемные могут быть горизонтальными (для горизонтальных трубопроводов) и вертикальными (для вертикальных трубопроводов), односедельные и многоседельные. Обратные клапаны с сеткой, предназначенные для водо- и нефтезаборных устройств, называются приемными. Все обратные клапаны устанавливаются на линии только в одном направлении с учетом движения рабочей среды «под клапан» при открытом положении. Чтобы сделать обратный клапан более чувствительным к перемене направления потока и ускорить его посадку, тарелку снабжают пружиной или дополнительным грузом, однако это повышает потерю напора и расход энергии на перемещение рабочей среды в трубопроводе. В некоторых случаях, например на главных трубопроводах АЭС, обратные клапаны должны в закрытом положении допускать естественную циркуляцию теплоносителя. В этих клапанах полное закрытие происходит при обратном потоке больше предусмотренного расчетного, но и при этом естественная циркуляция не прекращается, так как в диске каждого обратного клапана имеется небольшое отверстие, достаточное для циркуляции среды.Чертёж обратного подъёмного клапана
В некоторых случаях обратный клапан используется как невозвратно-запорная арматура, для чего он снабжается шпинделем или другим устройством, позволяющим прижать тарелку к седлу и зафиксировать ее в таком положении. Обратные клапаны создают некоторое гидравлическое сопротивление в связи с поддержанием затвора в открытом положении.
Подъемные обратные клапаны проще, чем поворотные, а их конструкция позволяет обеспечить надежную герметичность, однако при работе на загрязненных средах возможно заедание затвора в направляющей части крышки. С учетом приведенного, подъемные обратные клапаны обычно используются для малых условных диаметров прохода и чистых сред, в остальных случаях применяются поворотные обратные клапаны.
Завод Ленпромарматура производит обратные клапаны следующих серий:
Серия | PN | DN |
ЛПА41001 | 16 | 25-150 |
ЛПА41002 | 40 | 25-150 |
ЛПА41003 | 16 | 15-150 |
ЛПА41004 | 40 | 15-150 |
