Клапаны донные скоростные угловые с ручным управлением СЕНС ДС-У-Р
Назначение, область применения
Предназначены для оснащения автоцистерн и стационарных резервуаров хранения сжиженных углеводородных газов в целях автоматической защиты от аварийного расхода газа по сливо-наливным коммуникациям при разрыве сливного рукава или трубопроводной арматуры.
Устройство, принцип работы
Клапан имеет два затвора: основной и вспомогательный. Открытие / закрытие клапана производится вручную рычагом или тросом, прикрепленным к рычагу. Рычаг воздействует на вспомогательный затвор, который управляет основным затвором. Рычаг, при отпускании, возвращается в исходное состояние под действием пружины. Аварийное закрытие клапана произойдет при повышении перепада давления между входом и выходом клапана до определенной величины, которая является показателем аварийного расхода газа. Утечка газа, в этом случае, будет происходить в небольшом количестве через вспомогательный затвор малого сечения, и полностью устраняется поворотом рычага в положение “закрыто”. Клапан имеет специальную проточку на корпусе, в которой при ударе (опрокидывании автоцистерны) отламывается наружная часть с механизмом открывания, но клапан при этом остается закрытым.

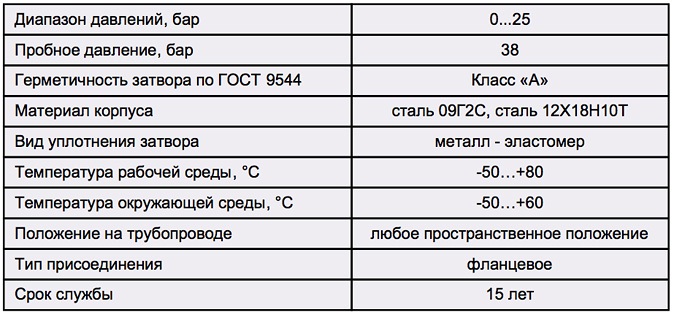

Технические параметры

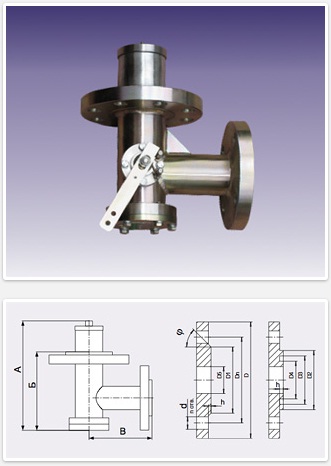

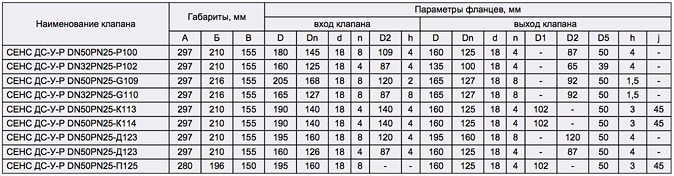

Габаритные и присоединительные размеры
