  3. Устройство и принцип работы электромагнитных клапанов

Устройство и принцип работы электромагнитных клапанов

ПОИСК

Устройство и принцип работы электромагнитных клапанов Устройство и принцип работы электромагнитных клапанов



1. Клапан прямого действия нормально-закрытый

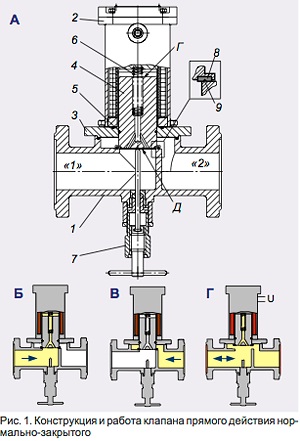

Устройство: Клапан состоит из следующих основных узлов и деталей (рис. 1А): корпуса 1, электромагнитного привода 2, разделительной трубки 3, в которой находится сердечник 4 с резиновым кольцом 5, выполняющий роль запирающего элемента, возвратной пружины 6, и ручного дублера 7. Эластичное кольцо 8, закрепленное в сердечнике 4, и седло 9 на корпусе 1 образуют затвор.

Принцип работы: Рабочая среда подается полость “1” или “2”. Сердечник 4 под действием возвратной пружины 6 давит на седло 9, обеспечивая герметичность в затворе. Разгрузка запирающего элемента от давления среды достигается тем, что давление воздействует на поверхности сердечника Г и Д, одинаковой площади, и полости “1” и “2” разделены резиновым кольцом 5. Клапан закрыт (рис. 1Б, В). При подаче напряжения на электромагнитный привод 2 сердечник 4 поднимается вверх, открывая проход рабочей среды (рис. 1Г).

При отсутствии питающего напряжения клапан можно открыть ручным дублером 7 (рис. 1), вращая ручку против часовой стрелки.


2. Клапан прямого действия нормально-открытый

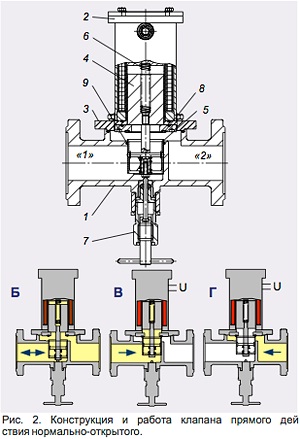

Устройство*: Клапан состоит из следующих основных узлов и деталей (рис. 2А): корпуса 1, электромагнитного привода 2, разделительной трубки 3, сердечника 4 с трубчатым запирающим элементом 5, возвратной пружины 6 и ручного дублера 7. В основании разделительной трубки 3 выполнено седло 8. запирающий элемент 5 и седло 8 образуют затвор. Трубчатый запирающий элемент 5 уплотняется в корпусе 1 с помощью резинового кольца 9.

Принцип работы: Рабочая среда подается полость “1” или “2” (рис. 2Б). Сердечник 4 под действием возвратной пружины 6 отводит запирающий элемент 5 от седла, открывая проход рабочей среды - клапан открыт. При подаче напряжения на электромагнитный привод 2, сердечник 4 поднимается вверх, и прижимает запирающий элемент 5 к седлу 8 - клапан закрыт (рис. 3В,Г).
При отсутствии питающего напряжения клапан можно закрыть ручным дублером 7, вращая ручку по часовой стрелке.
*Заявка на изобретение № 2009118922/06(026055)


3. Клапан прямого действия с сердечником, изолированным от среды

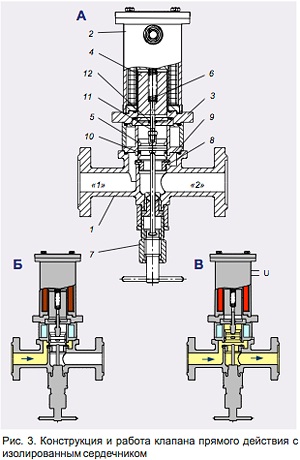

Устройство*: Клапан состоит из следующих основных узлов и деталей (рис. 3А): корпуса 1, электромагнитного привода 2, разделительной трубки 3, сердечника 4 с присоединенным трубчатым затвором 5, возвратной пружины 6 и ручного дублера 7. В корпусе выполнено седло 8 с эластичным кольцом 9. Трубчаты запирающий элемент 5 и седло 8 образуют затвор.

Трубчатый запирающий элемент 5 уплотняется в корпусе резиновым кольцом 10. Шток 11, соединяющий трубчатый затвор 5 с сердечником 4, уплотняется резиновым кольцом 12.

Принцип работы: Рабочая среда подается в полость “1”. Сердечник 4 под действием возвратной пружины 6 прижимает затвор 5 к седлу 8 - клапан закрыт (рис. 3Б). При подаче напряжения на электромагнитный привод 2, сердечник 4 поднимает запирающий элемент 5 - клапан открыт (рис. 3В). Уплотнение штока 11 резиновым кольцом препятствует проникновению среды в полость разделительной трубки 3 с сердечником 4, что обеспечивает свободный ход сердечника при работе с вязкими средами.
При отсутствии питающего напряжения клапан можно открыть ручным дублером 7, вращая ручку против часовой стрелки.


4. Клапан пилотный

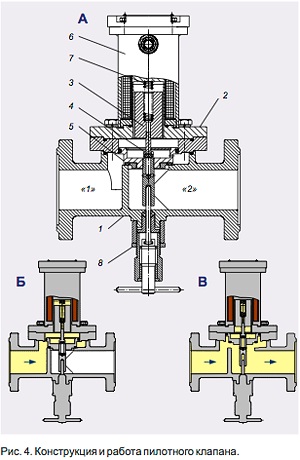

Устройство: Клапан состоит из следующих основных узлов и деталей (рис. 4А): корпуса 1, разделительной трубки 2, по которой происходит перемещение сердечника 3, совмещенного с управляющим запирающим элементом 4; сердечник 3 механически связан с основным запирающим элементом 5; электромагнитного привода 6, возвратной пружины 7; ручного дублера 8.
Седло, выполненное в основном запирающем элементе 5, и торцевая поверхность пилота 4 образут управляющий затвор (пилот). Седло, выполненное в корпусе 1, и торцевая поверхность основного запирающего элемента образуют основной затвор.

Принцип работы: рабочая среда подается в полость «1», герметичность в затворах при этом достигается за счет давления рабочей среды и пружины 7 на запирающие элементы 4, 5. Клапан закрыт (рис. 4Б). При подаче напряжения на привод 6, сердечник 3 с управляющим затвором 4 перемещается вверх, сжимая пружину 7, и открывает разгрузочное отверстие в управляющем затворе (пилоте). При этом происходит резкое понижение давления над основным запирающим элементом 5, который, перемещаясь, открывает проход рабочей среды (рис. 4В). После снятия напряжения сердечник 3 под действием усилия возвратной пружины движется вниз и закрывает разгрузочное отверстие в управляющем затворе (пилоте).

При этом происходит обратное перераспределение давлений, вызывающее закрытие клапана. При отсутствии давления среды или при незначительной его величине, сердечник 3 механически соединенный с основным запирающим элементом 5, перемещается, открывая проход рабочей среды. Закрытие происходит за счет усилия возвратной пружины 7.

При отсутствии питающего напряжения клапан можно открыть ручным дублером 8, вращая ручку против часовой стрелки.
