Датчик уровня ПМП-053 (в, н, сн)

ПОИСК

Датчик уровня ПМП-053 (в, н, сн) Датчик уровня ПМП-053 (в, н, сн)


Назначение, область применения

Датчик уровня предназначен для контроля одного или двух предельных уровней жидкости и применяется в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.

Измеряемая среда

Нефть • светлые нефтепродукты • бензин • дизельное топливо • сжиженные углеводородные газы (пропан - бутан) • диметилэфир • мазут • спирты • вода • масла • молоко • газовый конденсат • идр.

Устройство, принцип работы

Устройство: Датчик (рис. 1) состоит из Г-образной направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. В корпусе имеется кабельный ввод. На направляющей находится поплавок со встроенным магнитом, ход которого ограничен стопором. Внутри направляющей находится геркон (магниточувствительный герметичный контакт).

Для повышения нагрузочной способности датчика, как вариант исполнения, используются электронные модули: транзисторный (DC24) или симисторный (АС24, АС220). Электронные модули не требуют отдельного питания.

Принцип работы датчика основан на применении геркона, изменяющего свое состояние (замкнут/разомкнут) под воздействием магнитного поля. Поплавок со встроенным магнитом перемещается по направляющей,вызывает переключение геркона.

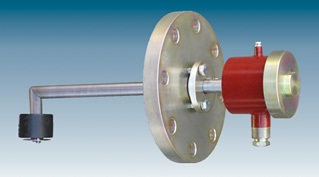

Рис. 1. Датчик ПМП-053сн.

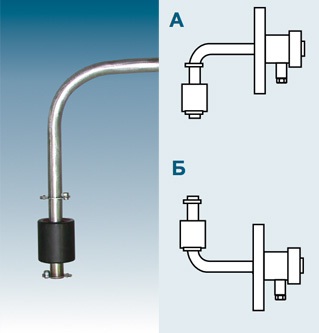

Рис. 2. Направляющая датчика ПМП- 053н. А - Датчик ПМП-053н, Б - Датчик ПМП-053в.

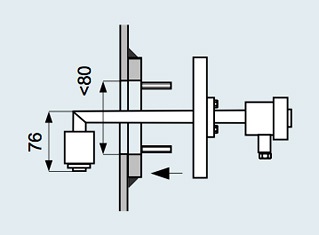

Рис. 3. Установка датчика ПМП-053сн.

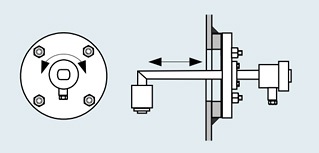

Рис. 4. Регулировка положения датчика ПМП-053сн.

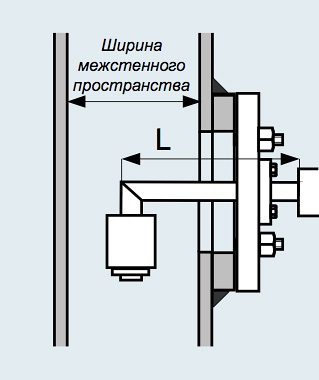

Рис. 5. Установка датчика ПМП-053сн в межстенное пространство.

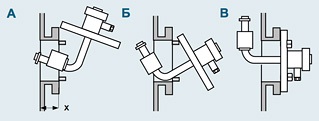

Рис. 6. Монтаж датчика ПМП-053в в последовательности: А - Б - В.

Рис. 7. Установочные размеры датчиков ПМП-053в (А), ПМП-053н (Б): В..., Н... - контрольные уровни, L - длина направляющей.

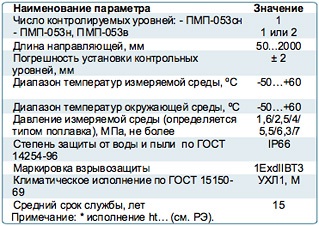

Технические параметры (табл. 1)

Варианты исполнения датчика предусматривают переменные данные:

1) Конструктивное исполнение направляющей:
- направляющая сварена из двух отрезков трубы (рис. 1), обозначается “ПМП-053сн”;
- направляющая выполнена в виде изогнутой трубы (рис. 2), обозначается: “ПМП-053н” - изгибом вниз (рис. 2А), “ПМП-053в” - изгибом вверх (рис.2Б).

Особенности датчика ПМП-053сн:

- небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм (рис. 3);
- датчик имеет “регулируемый” фланец (по умолчанию “2-80-25” по ГОСТ 12815-80), применение которого позволяет перемещать и вращать в нем направляющую (рис. 4). Это упрощает требования к положению отверстий в ответном фланце на резервуаре (поплавок должен находиться в строго вертикальном положении), и позволяет, например, точно установить поплавок датчика посередине межстенного пространства (рис. 5).

Особенности датчика ПМП-053н и ПМП-053в:

- фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим, ответный фланец должен быть точно соорентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально;
- монтаж датчика (рис. 6) ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В (рис. 7) и внутренним диаметром фланца (патрубка).

2) Число контролируемых уровней: ПМП-053сн - 1, ПМП-053н, ПМП-053в - 1 или 2.
3) Длина направляющей (L), значение контрольного уровня с указанием направления срабатывания (Н... - нижний, В... - верхний) (рис. 7).
4) Тип выхода (табл. 2):
- контакты геркона - W5, W30 (для коммутации слаботочных цепей постоянного и переменного тока);
- транзистор - DC24 (электронный модуль для коммутации реле постоянного тока);
- симистор AC24, AC220 (электронный модуль для коммутации реле переменного тока).
5) Состояние выхода: - нормально-разомкнутый - НР, -нормально-замкнутый - НЗ, -переключающий - П*.
* Примечание: Переключающий выход (П) возможен только для вариантов ПМП-053н, ПМП-053в с выходами типа W5 и W30.
6) Тип фланцевого крепления (не менее Ду80);
7) Тип поплавка - см. раздел “Типы поплавков”. В датчике ПМП-053сн может использоваться только поплавок из вспененного эбонита;
8) Наличие устройства крепления защитной оболоч- ки кабеля - см. раздел “Типы кабельных вводов”;

Нагрузочные параметры выхода (табл. 2)

Примечания:

1) Применяются следующие типы герконов: W5 – КЭМ-2 или КЭМ-3; W30 – МКС-27102 или МКС-27103. Типы выходов W5, W30 не рекомендуются для коммутации нагрузок: индуктивной (реле, трансформатор) и емкостной (конденсатор, лампа накаливания).
2) Тип выхода DC24: открытый коллектор транзистора. Внимание: При использовании реле в качестве нагрузки, обмотку катушки реле следует зашунтиро- вать диодом.
3) Типы выходов АС24, АС220 - симистор. Внимание: При закрытом симисторе в цепи нагрузки, при напряжении ~220В может про- текать ток до 1,9...2,6 мА (действующее зна- чение). Это ограничивает применение маломощных реле в качестве нагрузки.
4) В датчике ПМП-053сн тип выхода W30 не применяется.
