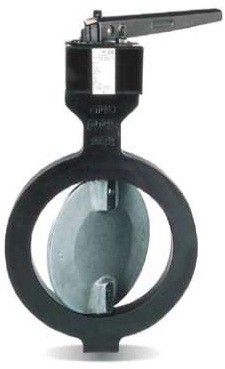

Затвор поворотный дисковый ВА 99015

Затвор поворотный дисковый ВА 99015

Дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением.
Дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением. Малый вес конструкции и узкий бесфланцевый корпус позволяют легко производить монтаж на трубопровод, звенья которого не испытывают дополнительной нагрузки. Отсутствие седла обуславливает малый крутящий момент, в результате чего затвор эффективен для четкого контроля и регулирования
потока среды. Положение диска фиксируется с помощью специального замкового устройства, расположенного в верхней части штока.

Тип конструкции: затвор поворотный с симметрично закрепленным диском, без седла.
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 0,5
Температура рабочей среды: до +600° С
(в зависимости от материала конструкции)

Управление: ручное - рукоятка DN 40 - DN 600, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Присоединение: бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды: любое

Климатическое исполнение: У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69

Стандартный материал конструкции: корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена шток: легированная сталь/нержавеющая сталь

Основные рабочие среды: неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ. Слабоагрессивные газообразные среды (в том числе
влагосодержащие). Агрессивные: пары кислот, природный газ и газообразные нефтепродукты, доменный и коксовый газы, газообразные углеводороды, газообразный аммиак

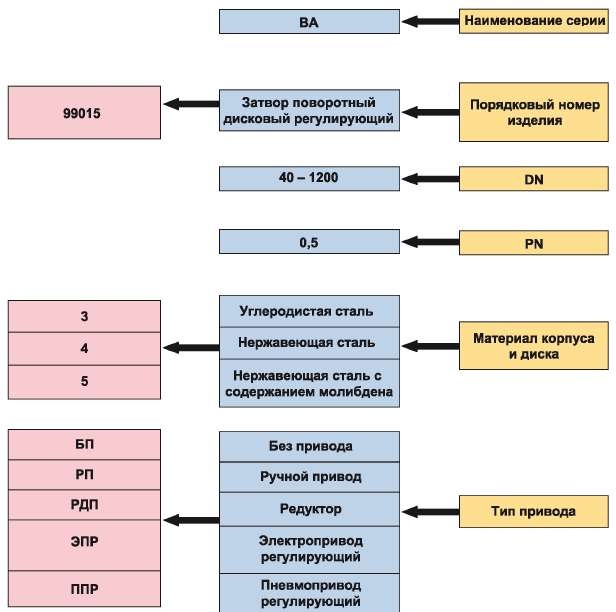

Классификатор для определения исполнения затвора ВА 99015

Пример обозначения затвора поворотного:

ВА 99015-100-0.5-3-4-РП ТУ 3741-025-29012225-2006
Затвор дисковый регулирующий ВА99015, DN 100, PN 0.5, с корпусом из углеродистой стали, диском из нержавеющей стали, с ручным приводом.

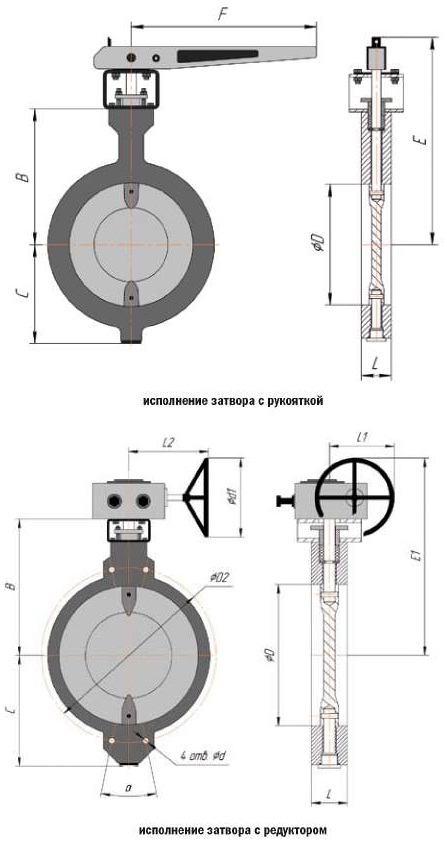

Основные габаритно-весовые и технические характеристики затвора ВА 99015

Таблица 1: габаритно-весовые характеристики затвора ВА 99015

Обозначение	DN						Размеры,		мм						Масса, кг	Крутящий момент, Нм
Обозначение	DN	D	L	С	В	Е	F	(11	Е1	L1	L2	D2	(11	а, град	Масса, кг	Крутящий момент, Нм
ВА 99015 - 040	40	40	30	72	130	240	195	175	320	127	195	-	-	-	4,4	8
ВА 99015 - 050	50	50	30	76	135	245	195	175	325	127		-	-	-	4,9	8
ВА 99015 - 065	65	65	30	84	142	252	195	175	332	127		-	-	-	5,4	12
ВА 99015 - 080	80	80	30	92	150	260	195	175	340	127		-	-	-	5,9	17
ВА 99015 - 100	100	100	30	102	160	270	195	175	350	127		-	-	-	6,4	20
ВА 99015 - 125	125	125	30	114	172	282	195	175	362	127		-	-	-	6,9	40
ВА 99015 - 150	150	150	34	135	195	305	250	175	385	127		-	-	-	7,5	50
ВА 99015 - 200	200	200	34	160	220	330	250	175	410	127		-	-	-	14,5	75
ВА 99015 - 250	250	250	38	195	250	370	300	250	480	182	242	-	-	-	17,8	140
ВА 99015 - 300	300	300	38	220	275	394	300	250	504	182		-	-	-	19,8	150
ВА 99015 - 350	350	336	38	248	293	412	300	250	522	182		-	-	-	28,8	160
ВА 99015 - 400	400	386	50	300	315	435	500	250	543	182		495	22	22,5	56	300
ВА 99015 - 500	500	486	50	360	365	485	500	250	594	182		600	22	22,5	81	340
ВА 99015 - 600	600	586	50	425	415	535	500	250	644	182		705	26	18	101	360
ВА 99015 - 700	700	686	50	475	465	-	-	250	694	182		810	26	15	184,3	380
ВА 99015 - 800	800	786	50	530	515	-	-	250	745	182		920	30	15	212,3	400
ВА 99015 - 1000	1000	986	65	645	635	-	-	600	1060	388	320	1120	30	12,86	278	1400
ВА 99015 - 1200	1200	1186	80	755	760	-	-	600	1185	388	320	1320	30	11,25	329	1600
