Затвор поворотный дисковый ВА 99001

ПОИСК

Затвор поворотный дисковый ВА 99001 Затвор поворотный дисковый ВА 99001


Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Корпуса затворов ВА 99001 DN 40-80 выпускаются в исполнении без проушин, DN 100-300 с двумя монтажными проушинами, DN 350-600 с четырьмя монтажными проушинами, DN 800-1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса.














Затворы поворотные дисковые запорно-регулирующие ВА 99001


Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Корпуса затворов ВА 99001 DN 40-80 выпускаются в исполнении без проушин, DN 100-300 с двумя монтажными проушинами, DN 350-600 с четырьмя монтажными проушинами, DN 800-1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.

Тип конструкции: Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 6, 10 для затворов DN 40 - DN 1200, PN 16 для затворов DN 40 - DN 600
Температура рабочей среды: до +200° С (в зависимости от материала конструкции)
Управление: ручное - рукоятка DN 40 - DN 250, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Тип седла: заменяемое для   DN 40 - DN 600 PN 6, 10, монолитное для   DN 40 - DN 1200 PN 6, 10, 16
Класс герметичности: А по ГОСТ 9544-93


Присоединение: бесфланцевое стяжное, между фланцами трубопровода
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое,   кроме  положения  электроприводом  вниз для
электроприводных затворов
Направление подачи рабочей среды: любое
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон (исполнение затвора с седлом из силикона только на PN 6)
Основные рабочие среды: неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ; агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

Основные габаритно-весовые и технические характеристики затвора ВА 99001

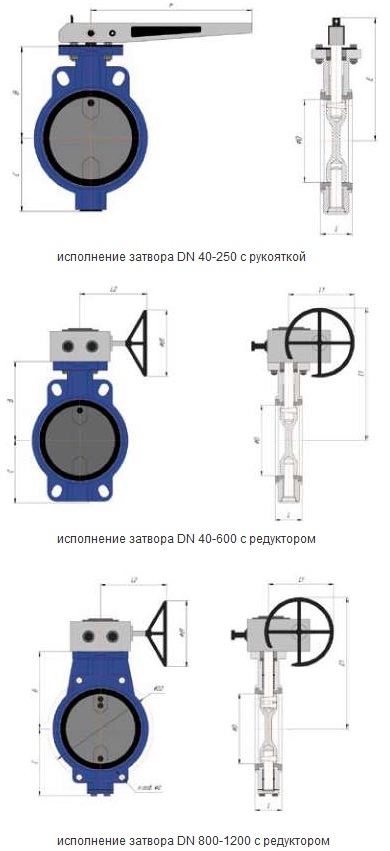

Таблица 1: габаритно-весовые характеристики затвора ВА 99001

Обозначение

DN

PN

Размеры, мм

Масса, кг

в

С

D

L

E

El

F

LI

L2

dl

D2

n отв d

с рычагом

с редуктором

ВА99001-250

250

6

245

203

250

68

300

410

500

182

242

250

-

-

26,0

31,5

10

-

-

-

16

ВА99001-300

300

6

270

228

300

78

486

252

285

350

42,0

10

16

ВА99001-350

350

6

312

265

336

528

51,0

10

16

ВА99001-400

400

6

360

305

386

102

705

388

320

600

82,5

10

16

ВА99001-500

500

6

410

355

486

127

755

115,5

10

16

730

445

395

500

139,0

ВА99001-600

600

6

490

435

586

154

810

177,0

10

16

825

500

420

231,0

ВА99001-800

800

6

600

555

786

190

935

920

4 отв. М27

475

10

950

4 отв. М30

ВА99001-1000

1000

6

750

710

986

216

1178

685

540

700

1120

4 отв. М27

742

10

1160

4 отв. М30

ВА99001-1200

1200

6

850

820

1186

254

1345

860

615

800

1340

4 отв. М30

1194

10

1380

4 отв. М36


Обозначение

DN

PN



Размеры, мм



Масса, кг

в

С

D

L

E

El

F

LI

L2

dl

с рычагом

с редуктором

ВА99001-040

40

6

103

68

40

33

150

230

195

127

195

175

4,0

8,6

10

16

ВА99001-050

50

6

113

73

50

43

160

240

4,5

9,6

10

16

ВА99001-065

65

6

121

80

65

46

170

248

5,0

10,0

10

16

ВА99001-080

80

6

128

88

80

175

255

5,5

10,6

10

16

ВА99001-100

100

6

146

104

100

52

195

273

250

7,0

12,1

10

16

ВА99001-125

125

6

158

116

125

56

205

285

8,5

13,6

10

16

ВА99001-150

150

6

174

138

150

230

340

300

182

242

250

12,0

18,5

10

16

ВА99001-200

200

6

198

163

200

60

255

365

500

16,0

22,0

10

16
