Задвижка с обрезиненным клином, невыдвижным шпинделем, фланцевая, чугунная - 30ч39р ЛШТИ.491685.001/ТУ 3721-003-07529459-02

Задвижка с обрезиненным клином, невыдвижным шпинделем, фланцевая, чугунная - 30ч39р ЛШТИ.491685.001/ТУ 3721-003-07529459-02


Область применения

Применяется в качестве запорного устройства на трубопроводах для питьевого и хозяйственно-бытового водоснабжения. Направление потока – любое Установочное положение: на горизонтальном трубопроводе-вертикальное положение шпинделя, на вертикальном – горизонтальное. Рабочая среда – вода питьевая ГОСТ Р 51232-98 и пресная. Температура окружающей среды: до 40 С Температура рабочей среды для холодной воды от 5 до 900С

Температура рабочей среды для горячей воды от 5 до 150 С Номинальное давление, МПА (кгс/см2): до 1,6 (16) Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 исп.1

Наработка на отказ – до 1000 циклов Герметичность затвора – класс А ГОСТ 9544-93

Привод- ручной (маховик) и с электроприводом. Сертификат соответствия № РОСС RU.АЯ.56.В07756 Санитарно-эпидемиологическое заключение №5.01.24.515.

П.001580.05.04 Разрешение Госгортехнадзора России № РРС 76-00010

Гарантийный срок эксплуатации - 24 месяца

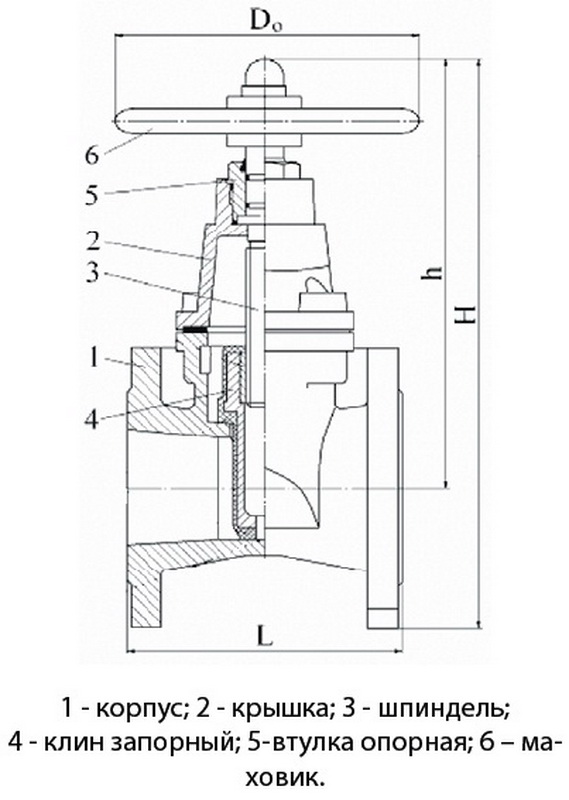

1 - корпус; 2 - крышка; 3 - шпиндель;

4 - клин запорный; 5-втулка опорная; 6 – маховик.

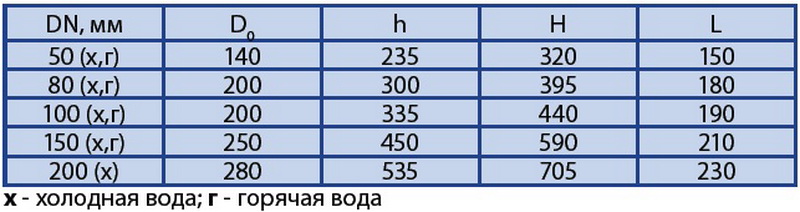

Технические характеристики:

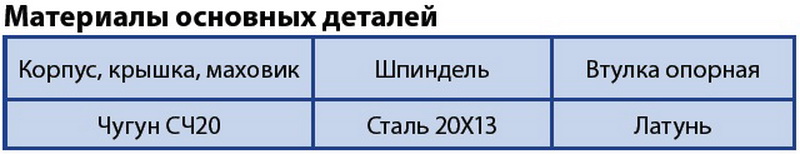

Материал уплотнений – резиновая смесь


Задвижка с обрезиненным клином, невыдвижным шпинделем, фланцевая, чугунная - 30ч39р ЛШТИ.491685.001/ТУ 3721-003-07529459-02


Задвижка с обрезиненным клином, невыдвижным шпинделем, фланцевая, чугунная - 30ч39р ЛШТИ.491685.001/ТУ 3721-003-07529459-02


Задвижка с обрезиненным клином, невыдвижным шпинделем, фланцевая, чугунная - 30ч39р ЛШТИ.491685.001/ТУ 3721-003-07529459-02



Достоинства

Высокая надежность, небольшой крутящий момент (до 15 кгс/м); безсальниковое уплотнение шпинделя; отсутствие приямка, углублений и пазов в корпусе задвижек; двойное уплотнение шпинделя; двойное уплотнение опорной втулки; наличие манжеты для наружной защиты уплотнений шпинделя; изоляция опорного узла от рабочей среды при полном поднятии клина; невозможность заклинивания затвора задвижки (упругий клин); покрытие изделия снаружи и внутри краской порошковой, предохраняющей задвижку от коррозии; материалы, контактирующие с рабочей средой, допустимы для контакта с пищевой средой; болты крепления крышки и корпуса изолированы от внешней среды; возможность замены уплотнений опорного узла и шпинделя; уменьшение трения и плавность хода в клине за счет применения ходовой втулки из латуни.
