Краны шаровые химические КШХ DN/PN.1

ПОИСК

Краны шаровые химические КШХ DN/PN.1 Краны шаровые химические КШХ DN/PN.1


Краны шаровые имеют пробку, выполненную в виде шара, оснащенного сквозным отверстием для прохода рабочей среды.

Основные преимущества запорных шаровых кранов

простота конструкции арматуры;
прямоточность, благодаря которой достигается такое же гидравлическое сопротивление, как и на участке трубы;
постоянство взаимного контакта уплотнительных поверхностей крана шарового (КШХ).

Все эти факторы определяют максимально широкое применение применение кранов кшх для перекрытия потоков химически активных жидкостей, таких как, нефтепродукты, щелочи, кислоты, и пищевых сред.

Область применения шаровых кранов проходных:

  • Нефтехимическая и химическая промышленности, энергетика (в том числе атомная), металлургия, пищевая и фармацевтическая промышленности.
  • Диаметр условного прохода крана стальной шарового фланцевого: от 15 до 250 мм.
  • Номинальное давление рабочей среды на шаровые краны проходные: 1,0; 1,5 мПа.
  • Оптимальный температурный режим работы обычного и углового шарового крана: от -50°С до +200°С. Зависит от материала проточной части.
  • Класс герметичности: А по ГОСТ 9544-2005

Особенности конструкции

покрытие проточной части прочными полимерами;
фланцевое присоединение с размерами по ГОСТ 1281580 исп.1,2.;
в зависимости от материала, шаровые краны — нержавеющие;
шток и шар крана выполнены, как единое целое;
уплотнение штока регулируется;
кран шаровой имеет размеры оптимальные для любого типа трубопровода;
открытое проходное сечение;
минимальное гидравлическое сопротивление;
отсутствие смазки и эластомерных деталей.

Характеристика Крана шарового химического КШХ DN/PN.1

Корпус металлический, проточная часть — фторопласты Ф-4МБ (FEP), РN = 1,0; 1,6 МПа.
Температурный диапазон Т = -50С —  +150С.

Тип

DN
мм

PN
МПа

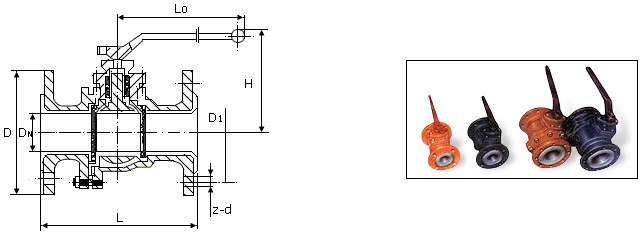

Габаритно-присоединительные размеры, мм

D

D1

L

L0

H

z - d

КШХ 25/10,16.1

25

1.0
1.6

115

85

150

160

104

4-14

КШХ 32/10,16.1

32

135

100

165

250

115

4-18

КШХ 40/10,16.1

40

145

110

180

250

125

4-18

КШХ 50/10,16.1

50

165

125

200

250

125

4-18

КШХ 65/10,16.1

65

180

145

220

300

175

4-18

КШХ 80/10,16.1

80

195

160

250

400

184

4-18

КШХ 100/10,16.1

10

215

180

280

400

220

4-18

КШХ 125/10,16.1

12

250

210

325

560

285

8-18

КШХ150/10,16.1

15

290

240

360

568

285

8-22

КШХ 25/6.1

25

0.6

100

75

150

160

104

4-14

КШХ 32/6.1

35

120

90

165

250

115

4-18

КШХ 40/6.1

40

130

100

180

250

125

4-18

КШХ 50/6.1

50

140

110

200

250

125

4-18
