Задвижка шланговая, т/ф 33а26р, БПА98003, PN 10кгс/см2, DN 50 - 200

ПОИСК

Задвижка шланговая, т/ф 33а26р, БПА98003, PN 10кгс/см2, DN 50 - 200 Задвижка шланговая, т/ф 33а26р, БПА98003, PN 10кгс/см2, DN 50 - 200


  • Давление номинальное PN - 1, 0 МПа (10 кгс/см2).
  • Присоединение задвижки к трубопроводу - фланцевое.
  • Присоединительные размеры магистральных фланцев - по ГОСТ 12815-80 на PN 1, 0 МПа (10 кгс/см2) исполнение 1, ряд 2.
  • Среда рабочая – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
  • Направление подачи среды - любое.
  • Герметичность затвора - по классу "А" ГОСТ 9544.
  • Коэффициент сопротивления для DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
  • Рабочее положение задвижки - любое.
  • Задвижка шланговая 33а26р выпускается в нормальном, экспортном и тропическом исполнении.
  • Материал корпуса - алюминий.
  • Задвижка шланговая 33а26р может комплектоваться ответными фланцами.

Номинальный диаметр

DN

50

80

100

125

150

200

Строительная длина, мм

L

230

310

350

400

480

600

Высота над осью, мм

H

232

309

428

430

578

580

Высота под осью, мм

h



110

143

150

200

204

Высота проходного сечения, мм

h1

25

40

60

60

100

92

Диаметр фланца, мм

D

160

195

215

245

280

335

Диаметр присоединительных отверстий, мм

d

18

18

18

18

23

23

Количество отверстий

n

4

4

8

8

8

8

Межцентровое расстояние, мм

D1

125

160

180

210

240

295

Ширина, мм

B



224

310

336

400

484

Диаметр маховика, мм

160

200

280

280

450

450

Масса, кг



6,3

13

25,5

28,5

51,5

69

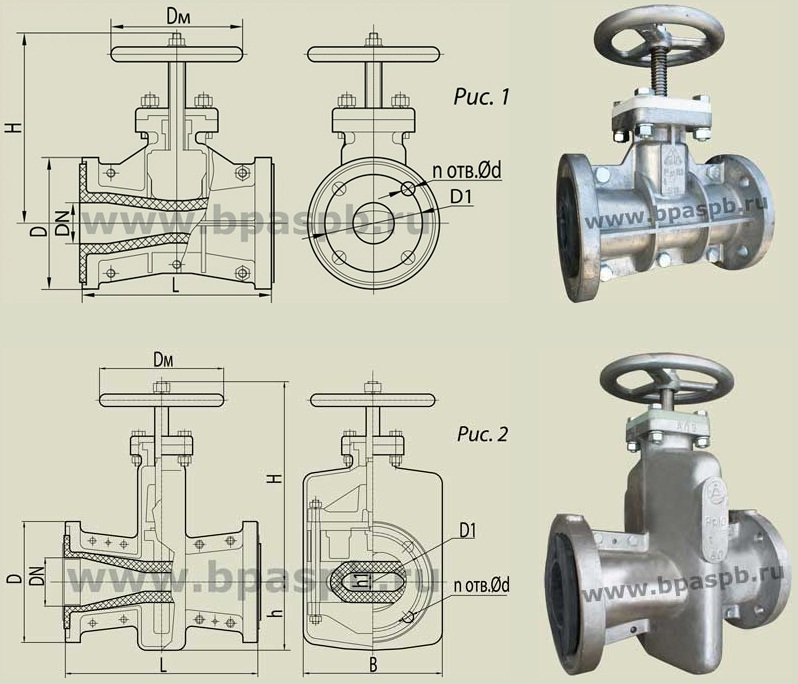

Рисунок



1

2
