Задвижка шланговая под электропривод, т/ф 33а903р, П98010М, PN 6кгс/см2

ПОИСК

Задвижка шланговая под электропривод, т/ф 33а903р, П98010М, PN 6кгс/см2 Задвижка шланговая под электропривод, т/ф 33а903р, П98010М, PN 6кгс/см2


  • Давление номинальное PN - 0,6 МПа (6 кгс/см2).
  • Присоединение задвижки к трубопроводу - фланцевое.
  • Присоединительные размеры магистральных фланцев трубопровода - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
  • Среда рабочая - жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
  • Направление подачи среды - любое.
  • Герметичность затвора - по классу "А" ГОСТ 9544-93.
  • Коэффициент сопротивления для DN 50, 80, 100, 125 - 0,6; для DN 150, 200 - 0,4.
  • Рабочее положение задвижки - любое с установкой дополнительной опоры под привод.
  • Рабочее положение задвижки - приводом вниз не допускается.
  • Допускается иное положение задвижки с установкой дополнительной опоры под электропривод.
  • Электропривод выпускается в нормальном и взрывозащищенном исполнении.
  • Шланговая задвижка под электропривод выпускается в нормальном, экспортном и тропическом исполнении.
  • Материал корпуса - алюминий.

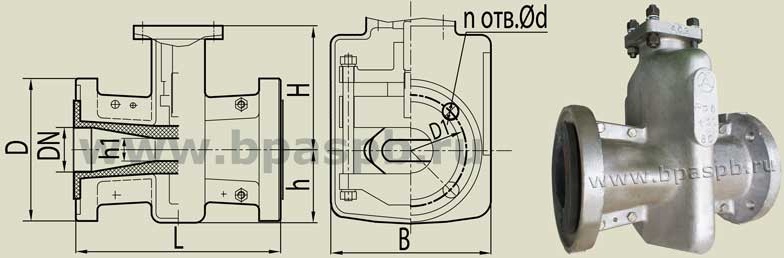

Условный проход, мм

DN

50

80

100

125

150

200

Строительная длина, мм

L

230

310

350

400

480

600

Высота над осью, мм

H

162

225

316

316

410

410

Высота под осью, мм

h

82

110

143

150

200

204

Проходное сечение, мм

h1

25

40

60

60

100

92

Диаметр фланцев, мм

D

160

195

215

245

280

335

Диаметр присоед. отв., мм

d

18

18

18

18

23

23

Количество отверстий

n

4

4

8

8

8

8

Межцентровое
расстояние, мм

D1

125

160

180

210

240

295

Ширина, мм

B

180

224

310

336

400

484

Масса, кг



7

13

25,5

28,5

51,5

69
