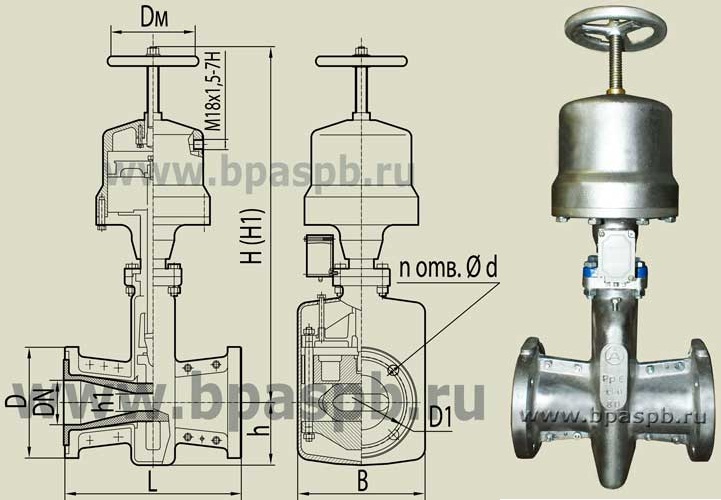

Условный проход, мм | DN | 50 | 80 | 100 | 125 | 150 | 200 |
Строительная длина, мм | L | 230 | 310 | 350 | 400 | 480 | 600 |
Высота над осью | H | 446 | 580 | 715 | 715 | 1045 | 1045 |
Высота над осью | H1 | 462 | 605 | 752 | 755 | 1105 | 1100 |
Высота под осью, мм | h | 82 | 110 | 143 | 150 | 200 | 204 |
Проходное сечение, мм | h1 | 25 | 40 | 60 | 60 | 100 | 92 |
Диаметр фланцев, мм | D | 160 | 195 | 215 | 245 | 280 | 335 |
Диаметр присоед. отв., мм | d | 18 | 18 | 18 | 18 | 23 | 23 |
Количество отверстий | n | 4 | 4 | 8 | 8 | 8 | 8 |
Межцентровое | D1 | 125 | 160 | 180 | 210 | 240 | 295 |
Ширина, мм | B | 180 | 224 | 310 | 336 | 400 | 484 |
Масса, кг | G | 13 | 23 | 43 | 46 | 87 | 103 |
Диаметр маховика, мм | Dм | 120 | 160 | 200 | 280 | 280 | 280 |
Управляющее давление воздуха МПа (кгс/см2) | 0,5...0,6 (5...6) | ||||||
Цепи управления | переменное напряжение |
