Шланговая задвижка, т/ф 33a17p, П98036, ТУ 26-07-381-86

Шланговая задвижка, т/ф 33a17p, П98036, ТУ 26-07-381-86

Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение задвижки к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
Среда рабочая – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Направление подачи среды - любое.
Герметичность затвора - по классу "А" ГОСТ 9544-93.
Коэффициент сопротивления для DN 50, 80, 100, 125 - 0,6; а для DN 150, 200 - 0,4.
Рабочее положение задвижки - любое.
Шланговая задвижка 33а17р выпускается в нормальном, экспортном и тропическом исполнении.
Материал корпуса - алюминий.
Шланговая задвижка 33а17р может комплектоваться ответными фланцами.

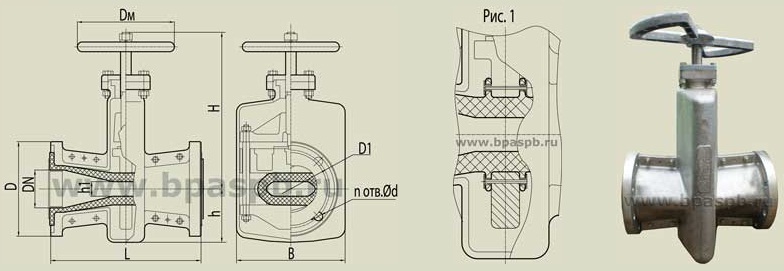

Условный проход, мм	DN	50	80	100	125	150	200
Строительная длина, мм	L	230	310	350	400	480	600
Высота над осью, мм	H	234	309	428	430	530	530
Высота под осью, мм	h	82	110	143	150	200	204
Проходное сечение, мм	h1	25	40	60	60	100	92
Диаметр фланцев, мм	D	160	195	215	245	280	335
Диаметр присоед. отв., мм	d	18	18	18	18	23	23
Количество отверстий	n	4	4	8	8	8	8
Межцентровое расстояние, мм	D1	125	160	180	210	240	295
Ширина, мм	B	180	224	310	336	400	484
Диаметр маховика, мм	Do	160	200	280	280	450	450
Масса, кг	G	8	13	25.5	28.5	51.5	69
