Задвижка чугунная 30ч7бк (31ч17бк1)

ПОИСК

Задвижка чугунная 30ч7бк (31ч17бк1) Задвижка чугунная 30ч7бк (31ч17бк1)

DN 50, 80, 100, 125, 150, 200
PN=0,6 МПа


Тип задвижки -  параллельные с выдвижным шпинделем.
Задвижки предназначены для установки в качестве запорного устройства на трубопроводах низкого давления.

Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.

Установочное положение любое, кроме положения – маховиком вниз.
Вид управления – ручной привод.
Рабочая среда – природный и топливный газ, воздух.
Температура рабочей среды не более +1000С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «А» по ГОСТ 9544-2005.

Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – серый чугун СЧ 20 ГОСТ 1412.

  • Уплотнение по шпинделю – сальниковое (кольца ТРГ).
  • Уплотнение между корпусом и крышкой – паронит.
  • Климатическое исполнение – У2 по ГОСТ 15150-69.
  • Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.
  • Полный средний срок службы не менее 10 лет.

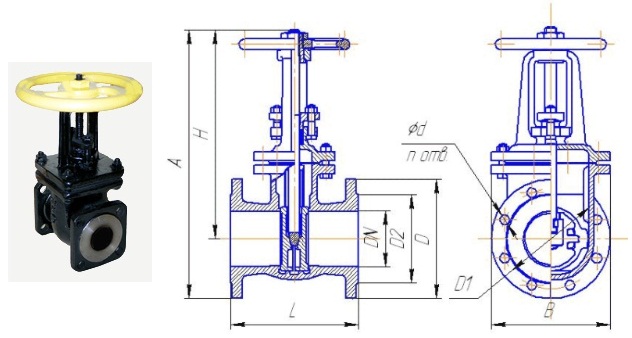

DN

Размеры, мм

Масса, кг не более

D

D1

D2

L

H

d

n

A

B

50

125х125

125

102

180

245

18

4

310

125

14

80

150х150

160

133

210

310

18

4

385

172

21

100

215

180

158

230

380

18

8

485

214

33

125

245

210

184

255

430

18

8

550

248

44

150

280

240

212

280

500

22

8

640

284

60

200

335

295

268

330

650

22

8

820

360

99
