Фланцы EN 1092-1
- Настоящий документ (EN 1092-1:2001) подготовлен Техническим комитетом Европейской Комиссии по стандартизации (CEN/NC) 74 «Фланцы и их соединения».
- Настоящий стандарт подготовлен по распоряжению, отданному Европейскому комитету по стандартизации Европейским Союзом и Европейской ассоциацией свободной торговли, и отвечает требованиям Директив ЕС.
- Завод "РЕКОМ" может изготовить фланцы EN следующих типоразмеров: Ду 10-1200, Ру от 2,5 до 100.

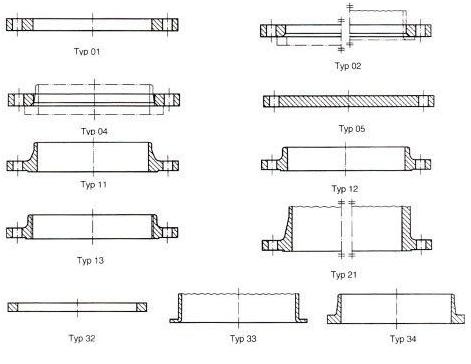

Стандартом EN устанавливаются следующие типы фланцев:
01 – Плоский фланец под приварку;
02 – Свободный фланец с приварным кольцом (тип32) или приварной втулкой (тип33);
04 - Свободный фланец с приварной втулкой;
05 – Фланцевая заглушка;
11 – Приварной фланец;
12 – Свободный втулочный фланец под приварку;
13 – Резьбовой втулочный фланец;
21 – Несъемный фланец;
32 – Приварное кольцо;
33 – Приварная втулка;
34 – Приварная втулка.

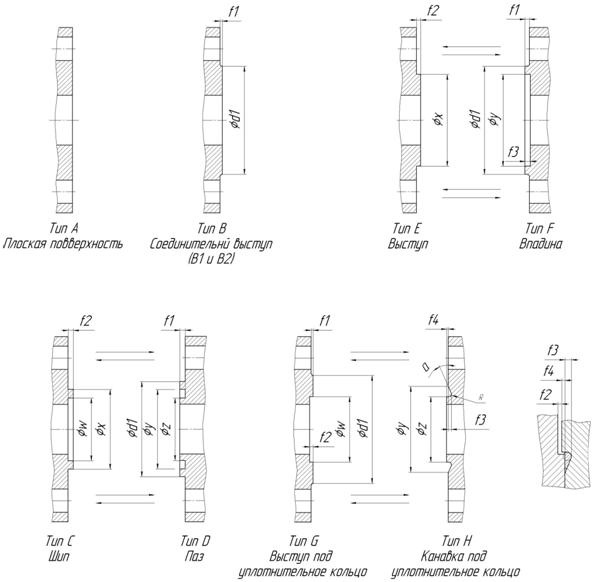

По типу уплотнительных поверхностей фланцы EN делятся на следующие исполнения:
Поверхности типов В1 и В2 имеют различную степень обработки и используются в следующих вариантах:
В1 – с фланцами от PN 2,5 до PN 40
В2 – с фланцами от PN 63 до PN 100
