Кран шаровой фланцевый неразборный - 11с67п

Кран шаровой фланцевый неразборный - 11с67п

КШ предназначены для установки в качестве запорного устройства на трубопроводах, транспортирующих холодную и горячую воду, пар, газ, нефтепродукты, сжиженный газ при температуре от минус 30 до плюс 225°С.

Изготовление и поставка по ТУ 3742-009-05778974-2005

Присоединение КШ к трубопроводу – фланцевое по ГОСТ 12815-80.
Класс герметичности затвора – «А» (ГОСТ 9544-93)

Ресурсы, сроки службы и гарантии изготовителя
Средний ресурс изделия 2000 циклов, средний срок службы – 10 лет.
Гарантийная наработка на отказ – 1000 циклов.

Основные преимущества:
По сравнению с шаровым краном, задвижка очень неудобна в монтаже из-за своего габарита по высоте и веса, в 1,5 и 2 раза превышающего вес шарового крана.
Простота конструкции шарового крана.
Возможность безколодезной установки.
Малое гидравлическое сопротивление по сравнению с задвижкой.
В задвижке из-за постоянного открытия-закрытия очень быстро начинает протекать сальник. У шарового крана абсолютная герметичность шара.
Шаровой кран долговечен, т.к. его уплотнители выполнены из фторопласта, который в контакте с отшлифованной сферой практически не имеют износа.
Из-за гидравлических ударов в теплосети у задвижки очень часто происходит западание шибера и непроизвольное перекрытие систем, обслуживающих потребителей. Из-за конструктивных особенностей шарового крана такая ситуация с ним невозможна.
Шаровой кран легко открывается на 90 градусов. При этом имеется возможность визуально определять, открыт или закрыт кран.

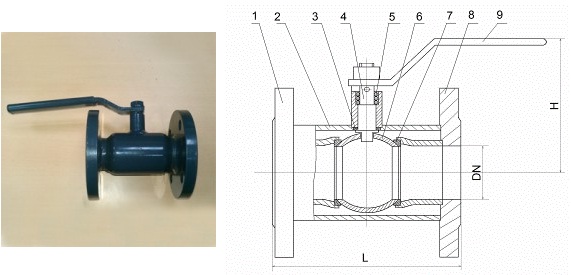

1,8 – фланцы;
2 – корпус;
3 – прокладка штока;
4 – шток;
5 – уплотнительные кольца штока;
6 – пробка;
7 – уплотнительное кольцо пробки;
9 – рукоятка

Технические харрактеристики

DN,мм	50, 65, 80, 100/80, 150, 200
Обозначение	КШ-050, КШ-065, КШ-080, КШ-100/80, КШ-150, КШ-200
РN,МПа (кгс/см2)	1.6 (16)
Траб, оС	От -30 до +225
Рабочая среда	Вода, пар, природный газ, сжиженный газ, нефтепродукты
Масса, кг (не более)	8.4, 9.0, 12.8, 15.7, 45.3, 76.0
Материал основных деталей	Фланцы, корпус, патрубки – сталь 20. Шток, пробка – сталь 12Х18Н10Т (нержавеющая). Уплотнительные кольца пробки – фторопласт. Уплотнительные кольца штока – резина. Прокладка штока – фторопласт.
Присоединение	фланцевые
Корпус	неразборный

Основные размеры (в мм)

Условное обозначение	КШ-50, КШ-65, КШ-80, КШ-100/80, КШ-150, КШ-200
DN, мм	50, 65, 80, 100/80, 150, 200
L, мм	180, 200, 210, 230, 350, 460
H мм, не более	140, 140, 155, 155, 250, 250
