Кран шаровой фланцевый разборный - 11с67п

ПОИСК

Кран шаровой фланцевый разборный - 11с67п Кран шаровой фланцевый разборный - 11с67п

КШ предназначены для установки в качестве запорного устройства на трубопроводах, транспортирующих холодную и горячую воду, пар, газ, нефтепродукты, сжиженный газ при температуре от минус 30 до плюс 225°С.

Изготовление и поставка по ТУ 3742-009-05778974-2005

Присоединение КШ к трубопроводу – фланцевое по ГОСТ 12815-80.
Класс герметичности затвора – А (ГОСТ 9544-93)
Присоединение корпуса – фланцевый, разборный

Ресурсы, сроки службы и гарантии изготовителя

Средний ресурс изделия до капитального ремонта 2000 циклов в течение 10 лет, в том числе срок хранения 30 месяцев в складских помещениях.

Гарантийная наработка на отказ – 1000 циклов.

Основные преимущества шарового крана перед задвижкой:
Простота конструкции шарового крана.
Возможность безколодезной установки в отличие от задвижки.
Малое гидравлическое сопротивление по сравнению с задвижкой.
У шарового крана абсолютная герметичность шара. В задвижке из-за постоянного открытия-закрытия очень быстро начинает протекать сальник.
Шаровой кран долговечен, т.к. его уплотнители выполнены из фторопласта, который в контакте с отшлифованной сферой практически не имеют износа.
Шаровой кран легко открывается на 90 градусов. При этом имеется возможность визуально определять, открыт или закрыт кран.

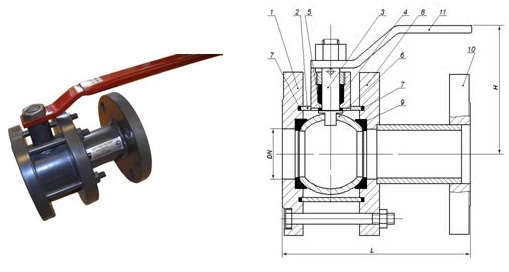

1,8,10 – фланцы;
2 – корпус;
3 – шток;
4 – уплотнительная втулка штока;
5 – прокладка штока;
6 – пробка;
7 – прокладка корпуса;
9 – уплотнительное кольцо пробки (седло);
11 – рукоятка.

Технические харрактеристики

DN, мм

50, 65, 80, 100/80, 150, 200

Обозначение

КШ-050, КШ-065, КШ-080, КШ-100/80, КШ-150, КШ-200

РN, МПа (кгс/см2)

1.6 (16)

Tраб, °С

От -30 до +225

Рабочая среда

Вода, пар, природный газ, сжиженный газ, нефтепродукты.

Масса, кг (не более)

10.0, 12.0, 15.0, 23.0, 50.0, 60.0

Материал основных деталей

Корпус, патрубки – сталь 20. Шток, пробка – сталь 12Х18Н10Т (нержавеющая). Уплотнительные кольца пробки втулка штока – фторопласт. Прокладки – фторопласт.


Основные размеры (в мм)

Условное обозначение

КШ-50, КШ-65, КШ-80, КШ-100/80, КШ-150, КШ-200

DN, мм

50, 65, 80, 100/80, 150, 200

L, мм

180, 200, 210, 230, 280, 330

H мм, не более

140, 140, 155, 155, 250, 250
