Клапан мембранный типа СВМА 15кч848п

ПОИСК

Клапан мембранный типа СВМА 15кч848п Клапан мембранный типа СВМА 15кч848п

Предназначен для применения в качестве запорного двухпозиционного устройства с дистанционным электрическим управлением на трубопроводе.

Изготовление и поставка по ТУ 302-07-463-91



Пропуск среды в затворе см3/мин не более, при

Рр 1,0 кг/см2

150

Рр 20 кг/см2

50


Технические харрактеристики

Рабочая среда

Вода; Водные растворы NaCl, CaCl, этиленгликоль, воздух; Жидкий м газообразный хладон

Температура рабочей среды, °С

от +1 до +45; от -40 до +45; от -40 до +45

Температура окружающей среды, °С

От - 40 до +55

Установочное положение

на горизонтальном трубопроводе электромагнитным приводом вверх

Присоединение к трубопроводу

фланцевое

Условный проход ДN, мм

25, 40, 50, 65

Давление номинальное, PN, МПа

0,1…2,5

Нормальное положение затвора

НЗ

Время срабатывания при максимальном значении перепада давления на закрытом клапане

На открытие – не более 1 сек. На закрытие не более 5 сек - для ДN 25.40; не более 10 сек - для ДN 50,65

Тип привода

электромагнитный

Материал (Корпус)

Ковкий чугун

Материал (Крышка)

Сталь

Материал (Материл уплотнительных поверхностей)

фторопласт

Наработка на отказ, циклов, не менее

500000

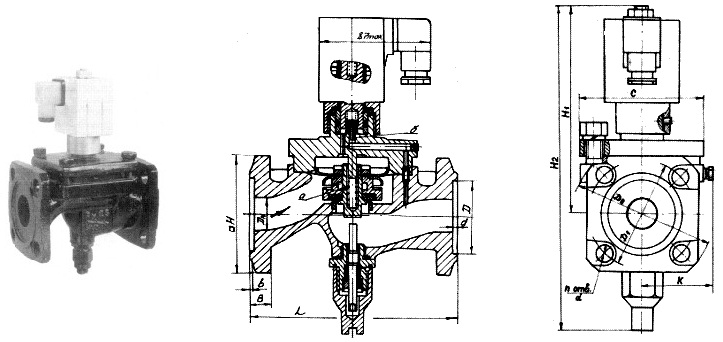

Основные размеры (в мм)

DN

25, 40, 50, 65

D

58, 76, 88, 110

D1

85, 110, 125, 145

D2

115, 145, 160, 180

□H

90, 110, 125, 140

H1

165, 167, 170, 217

H2

245, 258, 272, 370

L

160, 170, 230, 290

C

100, 105, 128, 222

K

60, 63, 74

B

16, 18, 20, 22

b

2, 3

a

3

d

14, 18

n

4

Масса, кг

6.7, 8.5, 12.0, 25.5
