Клапана запорные проходные

ПОИСК

Клапана запорные проходные Клапана запорные проходные

Клапаны запорные проходные модели КЗП 400 с условными проходами DN 10, 15, 20, 25, 32, 40 ,50 на номинальные давления PN 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63); 10,0 (100); 16,0 (160); 20,0 (200); 25,0 (250); 32,0 (320); 40,0 (400) МПа (кгс/см2), предназначенные для использования в качестве запорных устройств на трубопроводах для воды, пара, углеводородов, их смесей, а также других рабочих сред, по отношению к которым материалы основных деталей клапанов являются коррозионностойкими, с рабочей температурой до +560°С в зависимости от материальных исполнений и состояния рабочей среды. Состояния рабочих сред: для клапанов на PN ≤16 МПа (160 кгс/см2) жидкое и газообразное; для клапанов на PN > 16 МПа (160 кгс/см2) - жидкое.

  • Клапаны предназначены для эксплуатации в районах с умеренным и холодным климатом в исполнениях, соответственно, «У», «ХЛ» и «УХЛ», категория размещения «1» по ГОСТ 15150.
  • По желанию потребителя изделия могут комплектоваться ответными фланцами по ГОСТ 12821, крепежными деталями и межфланцевыми уплотнительными прокладками.

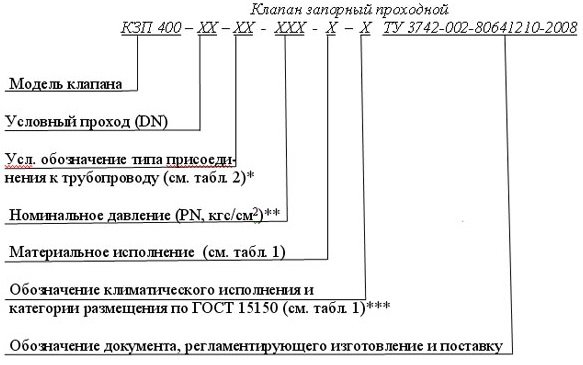

Структура условного обозначения клапанов

Примечания
1. Клапаны в исполнениях «фланцевое» (ГОСТ 12815) и «с ответными фланцами»
(ГОСТ 12821) в скобках дополнительно указываются исполнения фланцев корпуса по ГОСТ 12815 (см. пример).
2. Отсутствующие числовые разряды заполняются нулями.
3. Обозначение может содержать до 4 знаков.
4. По желанию заказчика могут быть изготовлены клапаны с другими, конструктивно приемлемыми типами присоединений к трубопроводу, комбинациями типов присоединений на входном и выходном патрубках, а также с заглушками различных типов на выходном патрубке.

  • Пример условного обозначения клапана с условным проходом DN 15, с муфтовым резьбовым присоединением к трубопроводу, на номинальное давление PN 6,3 МПа (63 кгс/см2), из стали 20, умеренного климатического исполнения:
  • Клапан запорный проходной КЗП 400-15-МР-063-У-У1 ТУ 3742-002-80641210-2008.
  • То же, с условным проходом DN 25, с фланцевым, исполнения 7 по ГОСТ 12815 присоединением к трубопроводу, на номинальное давление PN 16 МПа (160 кгс/см2), из стали 12Х18Н10Т, умеренного и холодного климатического исполнения:
  • Клапан запорный проходной КЗП 400-25-ФЛ(7)-160-Н-УХЛ1 ТУ 3742-002-80641210-2008.

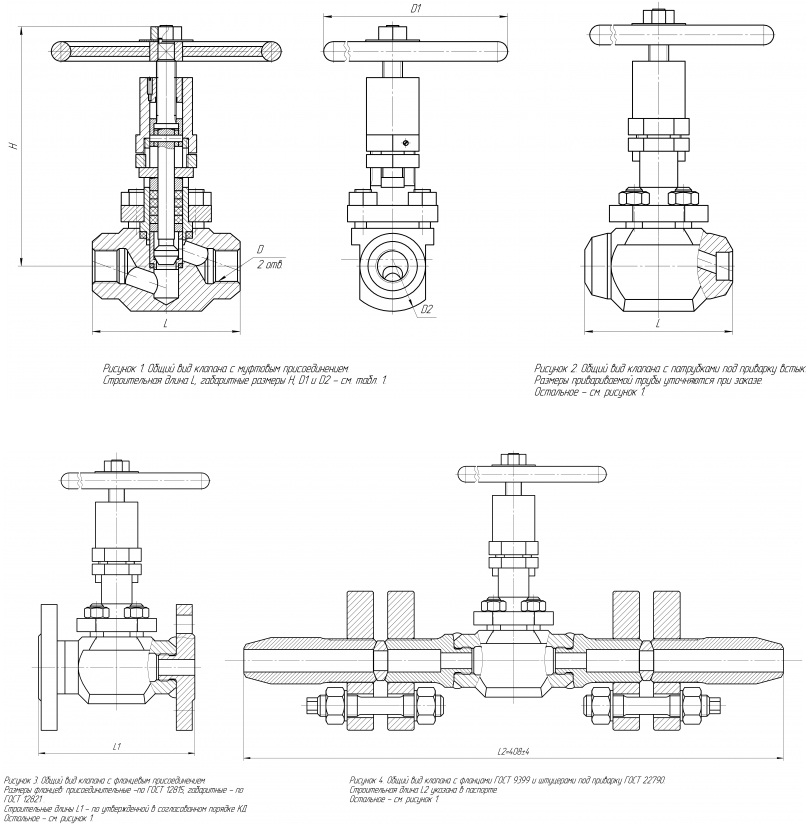

Конструктивные исполнения клапанов

Условный проход DN

Р а з м е р ы, мм

D

D1

D2

H

L

10

G3/8

140

63

163

90

15

G1/2

20

G3/4

200

90

180

110

25

G1

130

32

G1 1/4

270

160

225

168

40

G1 1/2

50

G2

310

180

250

210


Технические характеристики клапанов

Материал основных деталей

Таблица-фигура

Рабочие среды

t - рабочей среды, ºC, max

t - окруж. среды, °С, min

Климатическое исполнение

Усл. обозн.матер. исп.

Цена без НДС, руб. от 1.06.2009г.

Условный проход DN

10

15

20

25

32

40

50

Сталь 20

ГОСТ 1050

15с68нж

Вода, пар, неагрессивные жидкие и газообразные углеводороды и неорганические вещества, их смеси.

+425

- 40

У1

У













Сталь 09Г2С

ГОСТ 19281

15лс68нж

- 60

ХЛ1

Х













Сталь 15ХМ

ГОСТ 4543

15лс68нж1

+560

- 40

У1

Т













Сталь 12Х15Г9НДТУ РМО-002/05

15нж68нж

Агрессивные среды, по отношению к которым материал коррозионностоек

- 60

УХЛ1

Н













Сталь 12Х18Н10Т

ГОСТ 5632





Сталь10Х17Н13М3Т

ГОСТ 5632

15нж68нж1

+350

С

Договорная


Типы присоединений к трубопроводу

Тип присоединения

Условное обозначениетипа присоединения

Муфтовое резьбовое

МР

Фланцевое, с присоединительными размерами по ГОСТ 12815

ФЛ

Фланцевое с ответными фланцами  по ГОСТ 12821

ОФ

С патрубками корпуса под приварку встык

ПР

Фланцевое по ГОСТ 9399, со штуцерами под приварку по ГОСТ 22790

ФШ
