Наименование детали | Марка материала |
Корпус | Чугун серый СЧ25 |
Диск, ось, пружина | сталь коррозионно-стойкая 08Х18Н10 |
Уплотнение затвора | Синтетический каучук EPDM |

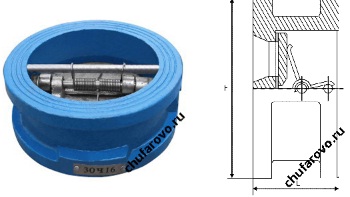

Наименование параметра | Показатель | ||||||||
Проход условный DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Строительная длина, L, мм | 44 | 48 | 65 | 70 | 75 | 78 | 92 | 115 | 125 |
Наружный диаметр, D, мм | 104 | 125 | 140 | 160 | 185 | 216 | 270 | 327 | 375 |
Масса, кг | 1.5 | 2.2 | 3.2 | 4.3 | 6.4 | 9.2 | 14.1 | 23.5 | 31.9 |
