  3. Клапан (вентиль) запорный муфтовый чугунный 15ч8п

Клапан (вентиль) запорный муфтовый чугунный 15ч8п

ПОИСК

Клапан (вентиль) запорный муфтовый чугунный 15ч8п Клапан (вентиль) запорный муфтовый чугунный 15ч8п

Ру 16
Dy 15..65
Т 200 oC
Рабочая среда: вода, пар
Тип исполнения: муфтовый
Класс герметичности: «В»
Управление: ручное (маховик)








Материал основных деталей

Наименование детали

Марка материала

Корпус, крышка, накидная гайка

Чугун серый СЧ25

Шпиндель, золотник

Сталь 20Л с латунным напылением ЛЦ40С

Уплотнение золотника

Фторопласт-4 (15кч8п)

Седло клапана

Латунь ЛЦ40С

Область применения
  • Предназначен для установки на трубопроводах в качестве запорной арматуры для использования в системах отопления, трубопроводах горячего и холодного водоснабжения, паропроводах и трубопроводах неагрессивных жидкостей (конденсат и пр.)
Достоинства
  • Внешнее и внутреннее защитное покрытие
  • Материал корпуса - серый чугун повышенной плотности - обеспечивает надежную работу клапана на повышенных давлениях
  • Каждый клапан испытывается под давлением 2,0 МПа
  • Уплотнительное кольцо затвора клапана - тефлон P.T.F.E. - по своим характеристикам значительно превосходит паронит, что повышает срок службы клапана и обеспечивает макимальную герметичность
  • Травмобезопасный маховик круглой формы (<барашек>) предотвращает возможность повреждения пальцев о соединительные элементы трубопроводов
  • Установка клапана на трубопровод осуществляется в любом установочном положении

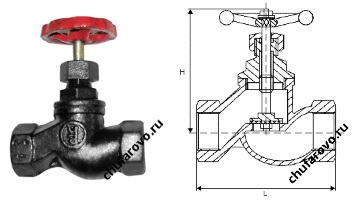

Габаритные характеристики

Наименование параметра

Показатель



Проход условный DN

15

20

25

32

40

50

65

Строительная длина, L, мм

88

100

117

140

170

200

260

Строительная высота, H, мм

82

90

100

132

150

160

200

Масса, кг

0,5

0,7

1,1

1,8

2,3

3,6

6,3
