  3. 24. Шероховатость поверхностей. Допуски, посадки и технические измерения.

24. Шероховатость поверхностей. Допуски, посадки и технические измерения.

ПОИСК

24. Шероховатость поверхностей. Допуски, посадки и технические измерения. 24. Шероховатость поверхностей. Допуски, посадки и технические измерения.

Поверхности деталей после обработки не являются идеально гладкими, так как режущие кромки инструментов и зерна шлифовальных кругов оставляют на поверхности следы в виде неровностей и гребешков, близко расположенных друг к другу (рис. 49). Совокупность всех неровностей на рассматриваемой поверхности называется шероховатостью. Шеро-ховатость поверхностей ухудшает качественные показатели работы деталей, герметичность соединений и их противокоррозионную стойкость.

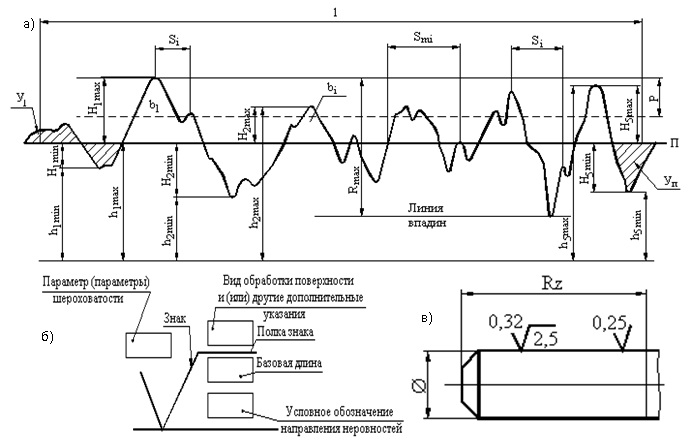

Рис. 49. Обозначение шероховатости поверхности

а - общий вид
б - структура обозначения
в - пример обозначения.

Если провести среднюю линию в сечении гребешков (линия ОХ на рис. 49) и опустить перпендикуляры от отдельных точек профиля к этой средней линии, то сумма расстояний у1, у2 и т.д. деления на количество n, будет средним арифметическим отклонением профиля поверхности от средней линии. Она обозначается Ra:

Числовое значение параметра Ra (мкм) используется для оценки шероховатости. Но кроме этого для оценки шероховатости пользуются еще вторым показателем — средней вы-сотой неровности по 10 точкам (обозначается Rz). Для определения величины Rz параллельно средней линии ОХ ниже профиля поверхности проводят линию и на нее опускают перпендикуляр из высших точек выступов и низших точек впадин (расстояние h1min, h1max, h2min, h2max и т.д.).
За величину неровностей Rz принимают среднее расстояние между пятью высшими точками выступов и пятью низшими точками впадин

Пять высших точек выступов и пять низких точек впадин (см рис. 49) берутся в пре-делах так называемой базовой длины 1, под которой понимается длина участка поверхности, принимаемая для измерения шероховатости.

Новый стандарт предусматривает шесть параметров, из них: три высотных (Ra, Rz, Rmax), два шаговых (S и Sm) и один по опорной длине профиля. Кроме известных парамет-ров Ra и Rz в виде среднего арифметического отклонения профиля и высоты неровностей профиля по десяти точкам введена еще оценка наибольшей высоты профиля Rmax. По своему физическому смыслу Ra характеризует высоту всех неровностей профиля. Rz — наибольших, а Rmax — полную высо¬ту профиля.

Шаговый параметр S характеризует средний шаг неровностей про¬филя по вершинам, Sm — средний шаг неровностей профиля по средней линии в пределах базовой длины l. Ша-говые параметры, значения кото¬рых установлены в пределах 12,5—0,002 мм, характеризуют взаимное расположение точек неровностей — вершин (максимумов) профиля и точек пере-сечения профиля со средней линией (нулей профиля). Их значения показывают в чертежах., когда требуется обеспечить прочность деталей при циклических нагрузках или виброустойчивость.

Относительная опорная длина профиля tp характеризует в продольном направлении фактическую площадь контакта на заданном уровне сечения профиля и определяется как отношение опорной длины профиля к базовой длине. При нормировании шероховатости по-верхности могут еще учитываться требования к точности измерений, соотношения между допусками размера и шероховатостью и т.д.

Параметры оценки шероховатости поверхностей распространяются на все виды материалов, кроме древесины, войлока, фетра и др., имеющих ворсистую поверхность.

Обозначения допусков на шероховатость в соответствии с Международным стандар-том регламентируются ГОСТом.
В табл. 10. приведены классы шероховатости и наибольшие значения Ra и Rz.

Таблица 10. Классы шероховатости и числовые значения Ra и RZ

Классы

шерохова­тости

Наибольшие значения, мкм

Базовая

длина, мм

Ra по разрядам

RZ по разрядам

а

6

в

a

6

в

1

—

—

—

320

—

—

8

2

—

—

—

160

—

—



3

—

—

—

80

—

—



4

—

—

—

40

—

—



5

—

—

—

20 до 10

—

—

2,5

6

2,5

2

1,6

—

—

—

0,8

7

1,25

1

0,8

—

—

—



8

0,63

0,5

0,4

—

—

—



9

0,32

0,25

0,2

—

—

—

0,25

10

0,08

0,063

0,05

—

—

—



11

0,08

0,063

0,05

—

—

—



12

0,04

0,032

0,025

—

—

—



13

—

—

—

0,1

0,08

0,063

0,08

14

—

—

—

0,05

0,04

0,032
