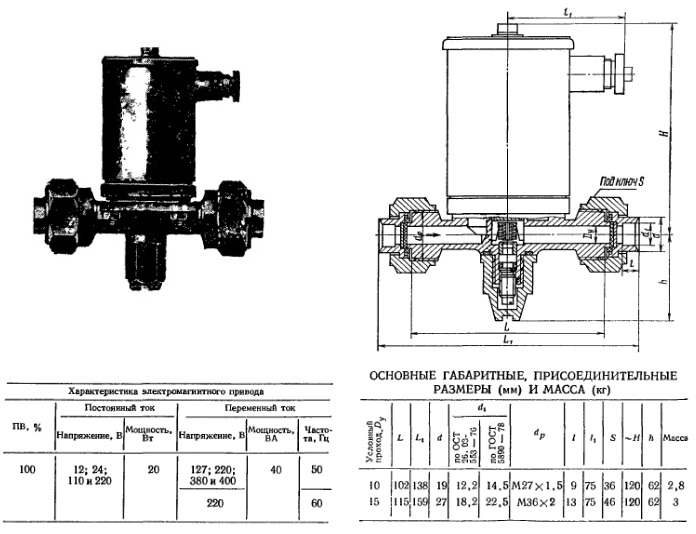

  3. Вентиль НЗ мембранный с электромагнитным приводом 13с810р (Т 26264)

Вентиль НЗ мембранный с электромагнитным приводом 13с810р (Т 26264)

ПОИСК

Вентиль НЗ мембранный с электромагнитным приводом 13с810р (Т 26264) Вентиль НЗ мембранный с электромагнитным приводом 13с810р (Т 26264)

Применяется в холодильных установках с дистанционным электрическим управлением на трубопроводах для жидкого и газообразного аммиака с маслами ХА, ХА-30 и ХА-23 рабочей температурой от —40 до +45° С (жидкий аммиак) и от —20
до +60 С (газообразный аммиак) и для пресной воды температурой 2—45 С. Температура окружающей среды от —50 до +50 С для вентилей, работающих на аммиаке, и 1—50° С для вентилей, работающих на пресной воде.

Присоединение к трубопроводу — штуцерно торцовое с диаметром расточки в ниппеле по ГОСТ 26.03-553—76 или по ГОСТ 5890—78 (оговаривают при заказе).
Рабочая среда подается на золотник.
Герметичность в затворе обеспечивается при перепаде давления на золотнике от 0,1 A) до рабочего Рр.
Перепад давления на открытом вентиле не более 0,02 ,2) при скорости газа 8—10 м/с или при скорости жидкости 1 м/с.
Вентиль вакуумно-плотен по отношению к окружающей среде при остаточном давлении 5 мм рт. ст.
Управление вентилем — от электромагнитного привода в водозащищенном исполнении (см. таблицу) , а также с помощью ручного дублера (в случае отсутствия электроэнергии).

Время открывания вентиля - до 1 с; время закрывания - до 10 с.
При подаче тока в катушку электромагнита сердечник, втягиваясь, открывает разгрузочное отверстие в запорном устройстве, давление из надмембранной полости сбрасывается, и под действием давления рабочей среды запорное устройство поднимается и открывает основной проход вентиля.

При отключении тока сердечник электромагнита под действием собственной массы и усилия пружины перекрывает разгрузочное отверстие, давление над мембраной увеличивается до рабочего Рр, прижимает запорное устройство к седлу корпуса и вентиль закрывается.


Вентиль устанавливают: на горизонтальном трубопроводе электромагнитным приводом вверх.
Допускается отклонение от вертикали на угол не более: 15 С в любую сторону.

Изготовление и поставка вентиля: по ТУ 26-07-046—74.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 5 лет B5 000 ч).
Средний ресурс: не менее 300 000 циклов.
Наработка на отказ: не менее 80 000 циклов.

Материал основных деталей: корпус — сталь; золотник — сталь 14Х17Н2; .мембрана, прокладка, уплотнительное кольцо в золотнике — резина.
